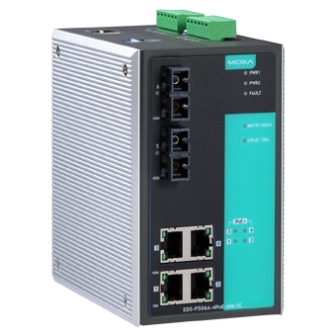

PoE-коммутатор Moxa EDS-P506A-4PoE-SS-SC-T




EDS-P506A-4PoE-SS-SC-T

Управляемый коммутатор 4 x 10/100BaseTX, 2 x 100BaseFX (одномодовое оптоволокно) с функцией Power Over Ethernet (PoE), с расширенным диапазоном температур.

Технологии
  • Стандарты
    IEEE 802.3af/at for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP
  • Промышленные протоколы
    IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTPv2, IPv6, NTP Server/Client
  • Управление потоками
    IEEE 802.3x flow control, back pressure flow control
  • Таблица MAC-адресов
    8000
  • Размер буфера пакетов
    1 Мбит
  • MIB
    MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Функции VLAN и IGMP
  • Максимальное количество VLAN
    64
  • Диапазон VLAN ID
    1 ~ 4094
  • Количество групп IGMP
    256
Интерфейс
  • Общее количество портов
    6
  • Разъемы для витой пары
    RJ45
Порты Fast Ethernet 100 Мбит/с
  • Одномодовое оптоволокно (разъем SC)
    2
Порты с функцией Power Over Ethernet (PoE)
  • PoE 10/100 Мбит/с
    4
  • Выдаваемая мощность каждого порта PoE, Вт
    30
  • Выходное напряжение PoE, В
    44 ~ 48.5
  • Назначение контактов PoE
    V+, V+, V-, V- for pin 1, 2, 3, 6 (Endspan, MDI Alternative A)
Возможность резервирования связи
  • Возможность резервирования связи
    Резервированное кольцо Turbo Ring
    "Связующее дерево" Spanning Tree
    Turbo Chain
Характеристики оптоволоконного интерфейса Fast Ethernet
  • Длина волны
    1310 нм
  • Мощность передатчика, дБм
    0
  • Чувствительность приёмника, дБм
    -34
  • Допустимые потери в канале связи, дБм
    29
  • Тип оптоволоконного кабеля
    9/125 мкм
  • Дальность передачи
    до 40 км (кабель 9/125 мкм)
  • Насыщение приемника, дБм
    -3
Поддержка интеллектуальных функций
  • Автоматическое оповещение об обрыве электропитания
    При помощи реле, по E-Mail, по SNMP
  • Автоматическое оповещение об обрыве связи по порту
    При помощи реле, по E-Mail, по SNMP
Дискретные входы
  • Дискретные входы
    2
  • Напряжение лог. \"1\"
    +13 ~ +30 В
  • Напряжение лог. \"0\"
    -30 ~ +3 В
  • Макс. ток, мА
    8
Релейные выходы
  • Релейные выходы
    2
  • Нагрузочная способность реле
    1 А при 24 В пост.
Управление коммутатором
  • Управление коммутатором
    Консоль RS-232
  • Разъем консоли RS-232
    RJ45
  • DIP-переключатели
    Turbo Ring, Master, Coupler, Reserve
Светодиодные индикаторы
  • Светодиодные индикаторы
    PWR1, PWR2, FAULT, 10/100M, MSTR/HEAD, CPLR/TAIL, PoE
Требования по электропитанию
  • Рабочее напряжение
    24/48 В пост. (20 ~ 60 В)
  • Потребление тока
    7.8 А при 24 В (при нагрузке 30 Вт на каждый из 4 портов PoE)
  • Возможность подключения резервного источника электропитания
    Есть
  • Разъем электропитания
    Клеммы
  • Защита от неверной полярности
    Есть
Требования к окружающей среде
  • Рабочая температура, град. C
    -40 ~ +75
  • Рабочая влажность, %
    5 ~ 95
  • Температура хранения, град. C
    -40 ~ +85
Наличие международных сертификатов
  • Безопасность
    UL508
  • Электромагнитная совместимость (EMI)
    EN 55022 Class A
    FCC Part 15 Subpart B Class A
  • Применение на транспорте
    EN 50121-4
  • Электромагнитная совместимость (EMS)
    EN 61000-4-2 (ESD) Level 3
    EN 61000-4-3 (RS) Level 3
    EN 61000-4-4 (EFT) Level 3
    EN 61000-4-5 (Surge) Level 3
    EN 61000-4-6 (CS) Level 3
    EN 61000-4-8
  • Среднее время наработки на отказ (MTBF), часов
    433000
Конструктивные свойства
  • Габаритные размеры, мм
    80 x 135 x 131.5
  • Материал корпуса
    Алюминий
  • Защита от пыли и влаги
    IP30
  • Масса нетто, г
    1270
Монтаж
  • Монтаж
    На DIN-рейку
    настольный/настенный (опционально)
Комплект поставки
  • Комплект поставки
    Устройство
    документация и ПО на CD
    заглушки для неиспользуемых портов
    краткое руководство пользователя
    переходник с RJ45 на DB9
