Типовой проект INDUSTRONIC для предприятий энергетической отрасли

В рамках данного проекта решена задача организации эффективной внутриобъектовой оперативно-диспетчерской, двусторонней громкоговорящей связи на предприятиях генерации электроэнергии. Условия эксплуатации оборудования отличаются высоким уровнем технологического шума на отдельных участках, большим количеством источников мощных электромагнитных помех, наличием взрывоопасных зон.

Основные технические задачи проекта:

  • реализация оперативно-диспетчерской, двусторонней громкоговорящей связи со всеми технологическими участками;
  • реализация поисковой громкоговорящей связи на технологических участках и территории станции.

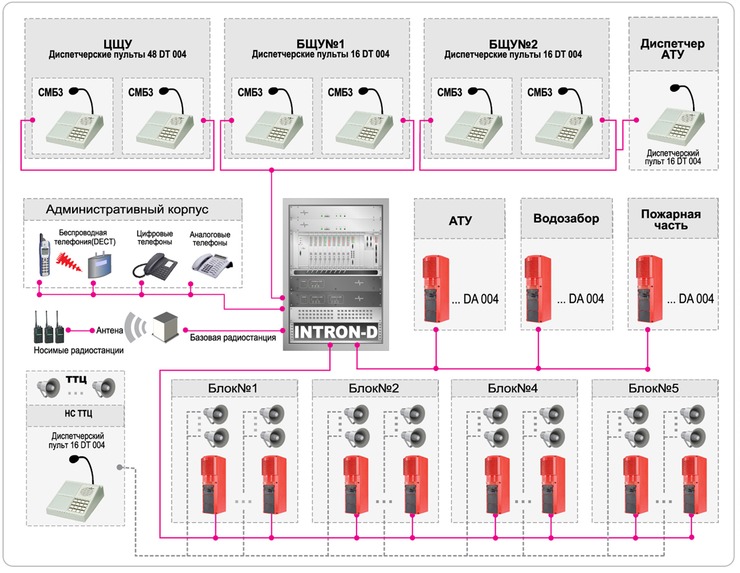

Описание к схеме:

В качестве технического решения заказчику предлагается система диспетчерской громкоговорящей связи производства компании Industronic. Основой системы является центральная коммуникационная платформа (централь), к которой подключены абонентские устройства. Централь монтируется в ЛАЗе СДТУ или технологической зоне аппаратной КИП (помещение операторной) и конструктивно представляет собой запираемый металлический шкаф с классом защиты IP55 и терморегуляцией. Все блоки коммуникационной платформы имеют световую индикацию штатного и аварийного режимов работы. В шкаф так же вмонтированы источник питания с резервным выпрямителем и подсистема аналоговых абонентов. Кроме того, к централи может быть дополнительно подключена базовая радиостанция, обеспечивающая создание интегрированных кустов радиосвязи.

Система оперативно-диспетчерской связи обеспечивает для абонентов диспетчерских пультов возможность устанавливать двустороннюю связь с другими диспетчерскими пультами и всепогодными переговорными устройствами, а также возможность громкого оповещения в соответствии с выбранными зонами. При необходимости данные функции могут присваиваться телефонным абонентам. Количество клавиш диспетчерского пульта соответствует количеству прямых абонентов данного пульта (другие диспетчерские пульты, переговорные устройства, прямые ЦБ, абоненты аналоговой подсистемы) плюс количество зон оповещения. Для абонентов переговорных устройств стандартное техническое решение предусматривает применение одной двусторонней клавиши вызова, одна связь которой обеспечивает прямое соединение со «своим» диспетчером (старшим машинистом блока, начальником смены), вторая — громкое оповещение по «своей» технологической зоне (блок станции, транспортер).

Диспетчерские пульты типа DT установлены в помещениях начальника смены станции и начальника смены электрического цеха (ЦЩУ), старших машинистов блоков (БЩУ), диспетчера автотранспортного участка (АТУ), начальника смены топливно-транспортного цеха (ТТЦ). Пульт имеет настольное исполнение, шумокомпенсирующий микрофон на гибком, антивандальном кронштейне. Клавиатура пульта может быть расширена до 112 клавиш прямого вызова абонентов и зон общего оповещения.

Всепогодные переговорные устройства типа DA 004 установлены на блоках машзала станции (КТЦ), автотранспортном участке, территории водозабора, ОРУ и в пожарной части (дополнительно: транспортеры подачи топлива, вагоноопрокидыватели — для ГРЭС, применяющих в качестве топлива уголь и торф). В устройства DA 004 встроены динамический шумокомпенсирующий микрофон с узкой диаграммой направленности и громкоговоритель мощностью 15Вт. Конструктивно устройства DA 004 защищены от химической коррозии, имеют антивандальное исполнение, класс защиты IP 65, диапазон рабочих температур от - 40 до + 70°С. Кроме того, в переговорные устройства могут быть дополнительно установлены усилители 25 Вт для внешних рупорных громкоговорителей. При наличии на участке требований к взрывозащищенному исполнению переговорных устройств применяются всепогодные взрывозащищенные устройства серий DX (DXG) с аналогичными функциональными характеристиками.

Для громкого оповещения применены всепогодные (при необходимости взрывозащищенные) громкоговорители рупорного типа. Конструктивно громкоговорители имеют класс защиты IP 66, защищены от металлической и угольной пыли, диапазон рабочих температур составляет от -55 до +70°С.

Общее электропитание системы осуществляется от внутреннего источника питания: выходное напряжение 60В при питании от сети напряжением 220В (выпрямительные модули), 5 аккумуляторных батарей 12В (общим напряжением 60В), работающих в буферном режиме, батарейные предохранители, защита от глубокого разряда батарей.

Расширение проекта:

В рамках данного проекта возможно расширение системы до 192 абонентов путем простого добавления оконечных устройств и плат, поддерживающих их функционирование. Расширение производится без дополнительного проектирования на основе унифицированного оборудования.

см.также: Решение ARMAN для предприятий энергетической отрасли (ГРЭС, ГЭС, ТЭЦ)
