Типовой проект INDUSTRONIC для предприятий металлургической отрасли

В данном проекте решается задача организации эффективной системы связи предприятия металлургической отрасли. Система включает в себя следующие виды связи: директорскую, громкоговорящую, командно-поисковую, диспетчерскую и крановую радиосвязь, а также промышленное телевидение.

Металлургическое предприятие характеризуется высокими скоростями технологических операций и повышенной опасностью для персонала. Поэтому система связи служит для увеличения безопасности персонала и улучшения управляемости производства (снижение простоев оборудования, предотвращение аварий и брака) и объединяет в себе связь всех уровней предприятия. Оборудование, применяемое в производственных зонах, должно быть надежным, иметь высокий уровень защиты от внешних воздействий (электромагнитные наводки, экстремальные температуры, кислоты, влага, вибрация, магнитная пыль и т.д.) и быть адаптировано для работы персонала металлургического производства. Также оборудование должно обеспечивать бесперебойную связь в любых условиях и хорошую разборчивость речи при наличии высокого шума.

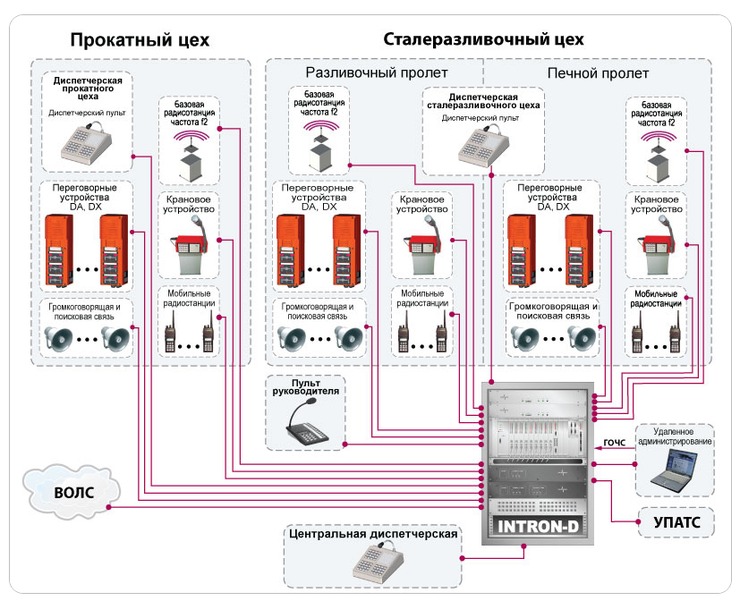

Описание к схеме:

В зависимости от размеров металлургического предприятия устанавливается от одной до нескольких централей Intron-D. В каждом основном цеху, обычно, ставится одна централь. Главный диспетчерский пункт находится в здании заводоуправления. В качестве главного пульта предлагается настольный диспетчерский пульт типа DT (от 16 до 224 клавиш) с телефонной гарнитурой на гибком шнуре длинной 3 м и номеронабирателем для выхода на телефонную сеть. Диспетчеру каждого основного цеха устанавливается настольный диспетчерский пульт типа DT (до 224 клавиш), к которому при необходимости можно подключить телефонную гарнитуру на гибком шнуре длинной 3м.

Все настольные (DT) и встраиваемые (DE) пульты изготовлены из ударопрочной пластмассы с вандалостойким шумокомпенсирующим микрофоном. Все переговорные устройства (DA, DX) оснащены шумокомпенсирующим микрофоном и повышенным звуковым давлением громкоговорителя. Кроме того, они могут быть оснащены усилителем 25 Вт для внешних рупорных громкоговорителей. На кранах устанавливаются крановые ПУ с устройством “hands free“ (педаль для ответа) для связи с пультами и мобильными рациями во всех цехах предприятия. Громкоговорящая связь для аварийного оповещения и поиска персонала внутри цехов состоит из усилителей 500 DVE 01 мощностью 500 Вт, расположенных в централи, и рупорных громкоговорителей.

В прокатном цехе на каждом пульте управления станом устанавливается встраиваемый цифровой пульт типа DE (если пульт организован в виде помещения), или переговорные устройства типа DA, DX (если пульт управления открытый). С каждого из пультов можно установить связь с диспетчером, кранами, мобильными рациями и со всеми пультами, а также делать оповещение через громкоговорители. Кроме того, к ПУ можно подключить проблесковую лампу, которая сигнализирует о приходе вызова.

В сталеплавильном цехе на каждом пульте печи и центральном пульте управления МНЛЗ устанавливается встраиваемый цифровой пульт типа DE с прямыми связями и номеронабирателем. Пульт осуществляет связь с диспетчером, кранами, мобильными рациями и всеми пультами, находящимися в цеху, а также осуществляет оповещение через громкоговорители. На открытых площадках шихтового, печного, разливочного и уборочного пролётов устанавливаются ПУ типа DA, DX для связи с пультами печей, МНЛЗ и связи с кранами. Кроме того, к ПУ можно подключить проблесковую лампу, которая сигнализирует о приходе вызова на ПУ.

Связи с пультов высшего руководящего состава, как правило, присваивается высший приоритет: можно не только позвонить с телефонного аппарата в рабочем кабинете или с мобильного телефона на любой диспетчерский пульт, ПУ или мобильную рацию, сделать громкое оповещение, но и оперативно произвести селекторное совещание. Начальники цехов, участков и мастера имеют возможность также установить связь с телефонного аппарата в своём рабочем кабинете с любым диспетчерским пультом, ПУ или мобильной рацией, а также делать громкое оповещение.

Телевизионные установки на металлургических заводах дают возможность контролировать технологические операции на тех участках, где присутствие человека невозможно ввиду повышенной температуры, запыленности, скопления ядовитых газов (контроль разлива металла, подачи слитков в нагревательные печи и прокатные станы и т.д.).

Расширение проекта:

В рамках данного проекта возможно расширение системы до 192 абонентов путем простого добавления оконечных устройств и плат, поддерживающих их функционирование. Расширение производится без дополнительного проектирования на основе унифицированного оборудования. В случае применения большого количества абонентских устройств необходимо построение сети из централей Intron-D (количество централей в сети без ограничения, связь централей осуществляется на базе стандартного транка Е1).
