Типовой проект INDUSTRONIC для предприятий нефтехимической отрасли

На базе оборудования Industronic реализуется важнейшая система для любого предприятия — система оповещения и управления эвакуацией людей (СОУЭ).

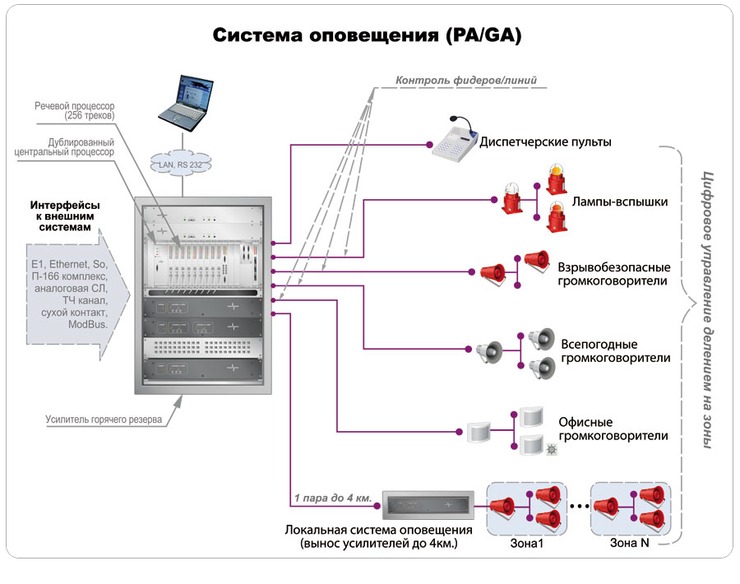

Описание к схеме:

Типовой состав СОУЭ:
  • диспетчерский пульт;
  • усилитель;
  • речевой оповещатель;
  • световой оповещатель.
Опционально система может дополняться:
  • оборудованием для радиотрансляции (цифровой тюнер, CD-DVD проигрыватель);
  • аттенюаторами для регулировки громкости офисных громкоговорителей (в случае оповещения о ЧС громкоговорители автоматически включаются на полную мощность);
  • оборудование для резервирования критических узлов системы (центральный процессор, усилители, источник питания и т.д.);
  • оборудованием для широкополосного (150 — 7200 Гц) вещания (актуально для административно-бытовых зданий, торговых центров и т.д.);
  • интерфейсами для стыковки со сторонним оборудование (Комплекс П-166, ModBus, ТЧ-канал, речевые информаторы и т.д.).



Переговорные устройства типа DX и DXG рассчитаны для работы в условиях предельно низких температур: ПУ типа DX с пластиковыми кабельными вводами — диапазон рабочих температур до –20°С; ПУ типа DXG с металлическими кабельными вводами — диапазон рабочих температур до –60°С.

Переговорное устройство типа DX(S), со степенью защиты IP 66, предназначено для работы в высокоагрессивной среде: корпус ПУ произведен из специального материала, стойкого к воздействию различных химических соединений.

Переговорные устройства типа DX и DXG разрешены для применения в опасных зонах: они выполнены во взрывозащищенном исполнении (2Exdeib[ib]IICT4) и имеют комбинированную взрывозащиту, которая включает следующие виды взрывозащиты: «Взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99; защиту вида «е» по ГОСТ Р 51330.8-99, «Искробезопасная электирическая цепь «i» по ГОСТ Р 51330.10-99. Коробка клеммных терминалов, в том числе и собственные клеммные панели, имеют защиту вида «е». Блок питания искробезопасных цепей размещен в собственной оболочке с взрывозащитой вида «d», которая реализована с помощью щелевых зазоров, образуемых элементами оболочки. В искробезопасном исполнении выполнены выходные цепи блока питания и блок электроники. Искробезопасное исполнение обеспечивается ограничением подаваемых токов и напряжений, применением в схемах токоограничивающих сопротивлений и шунтирующих диодов Зенера. Внешние кабели вводятся в оболочку с помощью кабельных вводов в Ex-исполнении. В оболочке имеются клеммы для подключения шин заземления.

Контроль работоспособности оконечного оборудования осуществляется за счет постоянного, автоматического мониторинга состояния фидерных линий с выводом информации о повреждениях на пульт оператора.

Большое количество зон оповещения с уникальным сценарием эвакуации для каждой зоны реализуется благодаря логическому делению на зоны с возможностью одновременной трансляции нескольких сообщений.

Снижение финансовых затрат на создание СОУЭ достигается путем выноса усилительных установок на удаленные объекты, что обеспечивает экономию затрат на покупку и прокладку кабеля.

Расчёт сечения кабеля в зависимости от его длины и передаваемой мощности:

Падение напряжения
в кабеле
Длина
кабеля
Передаваемая мощность
30 Ватт 50 Ватт 100 Ватт 250 Ватт
15%
соотв. -1,5 дБ
0 ... 200 м 1,5 мм? 1,5 мм? 1,5 мм? 1,5 мм? Cечение
кабеля
200 ... 500 м 1,5 мм? 1,5 мм? 1,5 мм? 2,5 мм?
500 ... 900 м 1,5 мм? 1,5 мм? 2,5 мм? 4 мм?
900 ... 1500 м 1,5 мм? 1,5 мм? 2,5 мм? --//--
1500 ... 2000 м 1,5 мм? 2,5 мм? 4 мм? --//--
2000 ... 2500 м 1,5 мм? 2,5 мм? --//-- --//--
2500 ... 3000 м 2,5 мм? 4 мм? --//-- --//--

Падение напряжения порядка 15% соответствует уменьшению громкости в –1,5 дБ. Эта разница практически не слышна и может быть измерена лишь приборами. Даже разница в –3 дБ слышна только при прямом сравнении.

Типовой проект для НПЗ

Система громкоговорящей связи и оповещения на базе оборудования Intron-D производства Industronic (Германия).

Наименование Описание Комплектация Ед. измерения
1 DBTRW 05-5 Дублированная полка 19'', 12 НЕ, оснащена картами для 60 цифровых абонентов, 6 HE, оснащена DC/DC-преобразователем, двумя процессорами, картой процессорного контроля для дуплексного режима, местом для дополнительных карт 2х42 ТЕ, готова к подключению, с документацией Кол-во абонентских карт варьируется от 1 до 16 шт.
2 500 DVE 02 Цифровой усилитель 500 Ватт/100 Вольт, питание 230 VAC, 50…60 Герц, аварийное питание 60 VDC, 9 A, 19  , 2 НЕ, глубина 290 мм 1 (зависит от кол-ва громкоговорителей) компл.
3 4 DAP 01/1 Цифровой аудиопроцессор для записи и обработки речевых сообщений или тоновых сигналов, 1 канал, 250 звуковых дорожек, 6 НЕ, 4 ТЕ, 5 Вольт, вкл. флеш-карту на 64 Мб 1 шт.
4 16 DCI 01 Цифровое устройство управления распределением мощности усилителей по громкоговорителям в соответствии с  зонами вещания и переключения на аварийный усилитель. Расширяемое до 16 исполнительных релейных модулей 3DRU01, до 48 зон вещания. Питание 48-60В 1 шт.
5 3 DRU 01 Релейный исполнительный модуль на 3 зоны вещания. Работает под управлением 16DCI01. Допускается последовательное соединение до 16 модулей. Может быть использован для включения других видов нагрузки 120В/5А 50-60Гц либо 60В/1А постоянного тока. 1 (зависит от кол-ва зон оповещения) шт.
6 8 DIO 002 Цифровой I / 0 интерфейс, 8 линий, NF-E вход-выход. 1 компл.
7 DBR-Set ISDN S0-карта, 4 порта 1 шт.
8 PSA-230-60/69 Встроенный источник питания 230VAC - 60VDC/69A, 3RU 1 компл.
9 40 BS 04/800/31RU 19" Шкаф напольный, цвет RAL 7035, с поворотной рамой на 31HU, 2000х800х800 мм 1 компл.
Переговорные устройства
10 2 DX 013 - ATEX Цифровое внешнее взрывобезопасное переговорное устройство с номеронаборником, двумя прямыми связями (одна двойная клавиша), светосигнализацией, класс погодозащиты IP65, класс взрывозащиты EEx de ib IIC T4 согласно EN 50014, категория II 2G PTB OOATEX 2137 От 1 до 50 шт.
Диспетчерские пульты
11 48 DT 003 Настольный цифровой диспетчерский пульт с 48 клавишами прямого набора, светосигнализацией вызова,  включая настенную розетку и кабель 3 м От 1 до 10 шт.
Громкоговорители и сигнальные лампы
12 DB4L-25 Взрывозащищенный рупорный громкоговоритель, 25 Вт, корпус пластик GRP, отверстия под каб.вводы М20, 100V От 1 до 100 шт.
13 DB10-15 Взрывозащищенный рупорный громкоговоритель, 15 Вт, корпус пластик GRP, отверстия под каб.вводы М20, 100V. Звуковое давление 115 dB, 400-8000 Гц, -55°…+70°С , 2ExdeIIBT4, IP66/67 От 1 до 100 компл.
14 XB9 (60V) Взрывозащищенная лампа-вспышка, корпус пластик GRP, отверстия под каб.вводы М20, 60V (DС), Ксеноновая, Энергия вспышки  5 Дж, частота вспышек 60 в мин, -55°…+55°С , ExdIICT6(T5), 1 и 2 зоны , IP66/67 От 1 до 100 компл.
