Мультиформатный считыватель для работы с банковскими картами Parsec PNR-X19.B

Описание

Бесконтактный считыватель PNR-X19.B предназначен для работы в составе систем контроля и управления доступом (СКУД) для идентификации пользователей с помощью бесконтактных (proximity) карт, работающих на частоте 13,56 МГц (карты Mifare, бесконтактные банковские карты и мобильные телефоны с функцией NFC) или на частоте 125 кГц (EM Marin и HID):

• Карты Mifare:
• В режиме чтения серийного номера карты Mifare Classic, Mifare ID, Mifare Ultralite читаются с 4-х и 7-байтными серийными номерами, но 7-байтные номера обрезаются в соответствии с типом протокола подключения считывателя и его настройками. Серийный номер Mifare Plus читается в конфигурации SL0, SL1. Для работы в более высоких конфигурациях необходимо установить флажок «ISO14443A-4» в утилите PNR_Tune;

• В защищенном режиме карты:
• MIFARE Classic 1K/4K работают как с 4-х, так и с 7-байтовыми картами с использованием шифрования по алгоритму Crypto-1 – ISO14443-A-3;
• MIFARE Plus 2K/4K работают только в режиме совместимости с протоколом карт MIFARE Classic (конфигурация SL1);
• MIFARE ID работают только в режиме «Защищенный UID», т.к. имеет единственный сектор памяти.
• Банковские карты MasterCard с чипом Master Chip 4 (работа по ISO14443-A-4). Для работы с иными картами стандарта ISO 14443-A-4, в которых не установлено приложение СКУД, требуется установить флажок «ISO-14443A-4» в настройках утилиты PNR_Tune;
• Банковские карты национальной платежной системы «МИР»;
• Банковские карты Visa;
• Со смартфонами на базе ОС Android версии 4.4 и выше с поддержкой функции NFC (требуется загрузка на смартфон виртуальной карты Visa со специальным нефинансовым приложением СКУД);
• Наиболее популярные типы карт форматов EM Marin и HID поддерживаются только в режиме чтения серийного номера (ID).

Характеристики

ТИП ИДЕНТИФИКАТОРА

• Карты Mifare:
• В режиме чтения серийного номера карты Mifare Classic, Mifare ID, Mifare Ultralite читаются с 4-х и 7-байтными серийными номерами, но 7-байтные номера обрезаются в соответствии с типом протокола подключения считывателя и его настройками. Серийный номер Mifare Plus читается в конфигурации SL0, SL1. Для работы в более высоких конфигурациях необходимо установить флажок «ISO14443A-4» в утилите PNR_Tune;

• В защищенном режиме карты:
• MIFARE Classic 1K/4K работают как с 4-х, так и с 7-байтовыми картами с использованием шифрования по алгоритму Crypto-1 – ISO14443-A-3;
• MIFARE Plus 2K/4K работают только в режиме совместимости с протоколом карт MIFARE Classic (конфигурация SL1);
• MIFARE ID работают только в режиме «Защищенный UID», т.к. имеет единственный сектор памяти.
• Банковские карты MasterCard с чипом Master Chip 4 (работа по ISO14443-A-4). Для работы с иными картами стандарта ISO 14443-A-4, в которых не установлено приложение СКУД, требуется установить флажок «ISO-14443A-4» в настройках утилиты PNR_Tune;
• Банковские карты национальной платежной системы «МИР»;
• Банковские карты Visa;
• Со смартфонами на базе ОС Android версии 4.4 и выше с поддержкой функции NFC (требуется загрузка на смартфон виртуальной карты Visa со специальным нефинансовым приложением СКУД);
• Наиболее популярные типы карт форматов EM Marin и HID поддерживаются только в режиме чтения серийного номера (ID).

ВЫХОДНЫЕ ИНТЕРФЕЙСЫ

• Parsec
• Wiegand
• Touch Memory
• OSDP

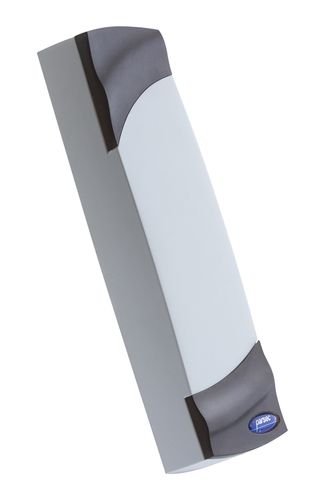

Считыватели выполнены в корпусе из ударопрочного пластика.

Цвет корпуса - серый, чёрный.

РАССТОЯНИЕ СЧИТЫВАНИЯ

Считыватель обеспечивает расстояние считывания от 20 до 55 мм в зависимости от типа карты. Приведенная дальность обеспечивается при напряжении питания считывателей 9...16 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (13,56 МГц).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Скачать

Документация

Паспорт и Руководство по работе со считывателями PNR-X19.B (*.PDF) Скачать

Руководство пользователя утилитой PNR_Tune (*.PDF) Скачать
