Импульсные преобразователи постоянного напряжения К-25 и К-75



Применение

Импульсные преобразователи постоянного напряжения К-25, К-75 предназначены для преобразования постоянного напряжения из диапазонов 20-40В и 40-85В соответственно, в напряжение 12,6В с током нагрузки до 15А. Преобразователи имеют полную гальваническую развязку входа, выхода и корпуса, а также снабжены всеми необходимыми защитами. Область применения преобразователей в народном хозяйстве весьма широка. В первую очередь это транспорт – железнодорожные локомотивы, вертолеты, тяжелые грузовики, телекоммуникационное оборудование и другие, где напряжение питающей сети имеет величины от 20 до 85В, что не позволяет напрямую подключать потребителей электроэнергии питающихся от сети 12В.

Внимание!

Модель К-75 выдерживает броски входного напряжения до 300 Вольт.

Модель К-25 выдерживает броски входного напряжения до 100 Вольт.

По заявке Заказчика возможно изготовление модели К-25, выдерживающей броски входного напряжения до 160 вольт.

Особенности

  • Широкий диапазон входных напряжений
  • Широкий диапазон рабочих температур
  • Защита от перегрузки и короткого замыкания
  • Защита от повышенного входного напряжения с автоматическим включением при   нормализации входного напряжения
  • Защита от пониженного входного напряжения с автоматическим включением при нормализации входного напряжения
  • Защита от перегрева с автоматическим включением при нормализации температуры
  • Защита от превышения выходного напряжения
  • Мягкий запуск во всех режимах включения
  • Индикация основных режимов
  • Гальваническая развязка корпуса и выхода
  • Высокий КПД
  • Современный дизайн, малые габариты и вес
  • Высокая надежность и простота эксплуатации

Основные технические характеристики преобразователей напряжения К-25, К-75

1.

Входное напряжение питающей сети

Для К-25

Для К-75

от 20 до 40В

от 40 до 85В

2.

Выходное напряжение при воздействии всех дестабилизирующих факторов

12,6В±1,5%

3.

Выходной ток

до 15А

4.

Амплитуда пульсаций на частоте преобразования 27-29кгц при токе нагрузки 10А не более

30мВ размах от пика до пика

5.

Ток срабатывания защиты. Возврат защиты автоматический.

16,5÷17,5А

6.

Цикл работы 100% при токе нагрузки до*

7.

Температура воздуха внутри корпуса преобразователя, при которой срабатывает термозащита

80÷850С

8.

Автоматическое включение при снижении температуры до

60÷650С

9.

Напряжение на выходе преобразователя, при котором срабатывает защита от превышения выходного напряжения

14,5В±3%

10.

Напряжение в сети, при котором срабатывает защита от превышения входного напряжения

Для К-25

Для К-75

43В±3%

88В±3%

11.

Автоматическое включение при снижении напряжения в сети до

Для К-25

Для К-75

40В±3%

85В±3%

12.

Напряжение в сети, при котором срабатывает защита от пониженного входного напряжения

Для К-25

Для К-75

20В±3%

40В±3%

13.

Автоматическое включение при увеличении напряжения в сети до

Для К-25

Для К-75

22В±3%

43В±3%

14.

КПД при токе нагрузки 15А не менее

0,85

15.

Пробивное напряжение между входом и выходом не менее

2000В

16.

Пробивное напряжение между входом и корпусом не менее

1500В

17.

Пробивное напряжение между выходом и корпусом не менее

500В

18.

Диапазон рабочих температур окружающей среды

-250С+550С

19.

Габаритные размеры по выступающим частям 190х165х45мм, вес не более 1,3 кг.

*Примечание: ток нагрузки при 100% цикле работы существенно зависит от температуры окружающей среды. В таблице параметров приведена величина для температуры окружающей среды до +400 С.

Скачать инструкцию по эксплуатации в формате pdf

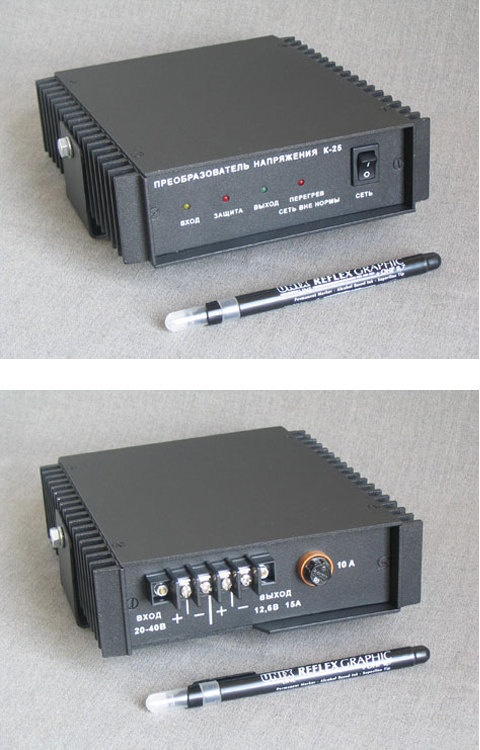

k25 sb
