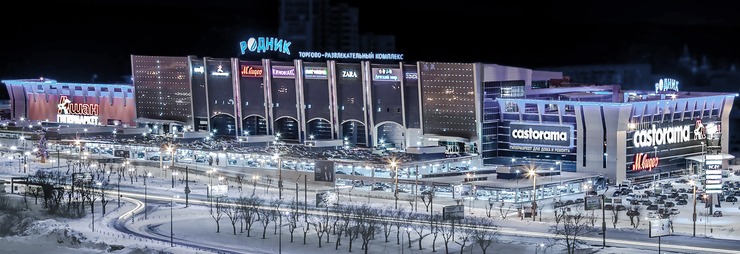

ТРК Родник

Торгово-развлекательный комплекс «Родник» — первый на Южном Урале универсальный городской комплекс общей площадью более 135 тыс. кв. метров. На четырех этажах разместилось свыше 170 магазинов. 1900 парковочных мест.

2010-2011 гг.

ТРК Родник - комплексный проект системы связи и безопасности

Труд системных интеграторов можно сравнить с трудом конструкторского бюро или художника, потому, что действительно хороший проект уникален как по постановке задач, так и по способу их  решений. Современное строительство предполагает обязательное создание сложной инфраструктуры и грамотное и творческое решение этих задач многократно  увеличивает ценность и престижность возводимых объектов.

Примером такого проекта является решение ООО «Радиотелекоммуникации» для торгово-развлекательного комплекса «Родник».

Первоначальный проект ТРК предусматривал стандартные и разрозненные решения по  связи, безопасности и автоматизации. Компания  РТК   предложила уникальный комплексный подход к  проектированию и построению  данных систем, что позволило  получить значительную экономию и  при этом внедрить самые современные  технические решения.

В проект, вошло несколько самостоятельных систем, но объединенных общей  идеологией и архитектурой.

Кабельные сети

В отличие от стандартных решений  на медных линиях, где есть ограничения по расстоянию на подключение и скорости передачи информации, разработана структурированная кабельная сеть на волоконно-оптических линиях связи (ВОЛС), что позволило:
- обеспечить скорости передачи информации более 100 Мбит/с;
- организовать транспортную сеть для цифрового видеонаблюдения;
- создать единую диспетчерскую для инженерных систем комплекса (водоснабжение, вентиляция, электросети и др.).

Технология ВОЛС обеспечила  экономию кратную количеству систем связи, безопасности и автоматизации .

Система передачи данных (СПД)

Разработанное архитектурное решение сети передачи данных  легко масштабируется от нескольких сотен до десятка тысяч портов, и  позволяет:
- организовать доступ арендаторов ТРК к сети Интернет и предоставить сервис локальных вычислительных сетей на скоростях до 10 Гбит/с;
- оптимизировать расходы на строительство систем видеонаблюдения, кабельного телевидения, охранной сигнализации и т.д.
- вести централизованный мониторинг сети и постепенно наращивать ее под текущие задачи.

Телефонная связь

На  ТРК установлена учрежденческо-производственая АТС (УПАТС)  с подключением к городской и междугородней телефонным сетям по цифровым линиям связи с возможностью организации до 5 000 номеров.

Цифровое подключение к внешним сетям городского оператора связи в отличие от стандартного решения по покупке городских телефонных номеров позволит получить экономию на оплате услуг связи порядка 400 тыс. рублей в месяц. При этом окупаемость затрат на оборудование АТС составляет – 3-4 месяца.

Система видеонаблюдения

Система  решает ряд задач:  наблюдение за территорией торговых залов, автопарковки, контроль проходов/проездов через КПП  и входы   в здания.

С учетом большой площади видеоконтроля на комплексе потребовалось установить  170 видеокамер. Для обработки такого  объема видеоинформации построена цифровая cистема IP-видеонаблюдения, которая имеет возможности автоматизированной аналитической обработки, как в режиме реального наблюдения, так и в режиме видеоархивов.

Решение этой задачи в комплексе с организацией сети передачи данных,  обеспечило затраты на строительство цифровой системы значительно  ниже затрат  чем при строительстве  аналоговой системы видеонаблюдения.

Кабельное телевидение

Кабельное ТВ, помимо возможностей трансляции видеоизображения, позволяет организовать рекламное вещание с цифровых источников и оперативно предоставлять доступ арендаторам к ТВ-вещанию.

В основе решения –  организация магистральных линий ТВ-сети на волоконно-оптическом кабеле, что дает возможность трансляции телевизионной картинки в HD-качестве и решает вопрос защиты от электромагнитных помех инженерных систем комплекса.

Система звукового оповещения и музыкальной трансляции. Сеть радиофикации.

Звуковое вещание на ТРК  - это многоканальный источник звука цифрового качества.

Для присоединения к радиотрансляционным сетям городского радиовещания проработано решение на городской волоконно-оптической линии связи, предоставленной ОАО «Уралсвязьинформ»,  что позволило сэкономить на отказе от строительства воздушной  линии. Звуковая система ТРК - это гибкость в трансляции из различных источников, в том числе чрезвычайных сообщений по требованиям МЧС РФ.

Система охранной сигнализации

Запроектированная РТК система охранной сигнализации – это сетевое решение,  обладающее возможностями постепенного масштабирования с учетом наполняемости комплекса.

Система бесперебойного электропитания

Электропитание комплекса является «сердцем», которое обеспечивает энергией системы, отвечающие за безопасность здания, персонала и посетителей комплекса.

Для бесперебойной подачи электроэнергии   и стабилизации ее параметров предусмотрена высоконадежная единая система  на источнике бесперебойного питания (ИБП). Такое решение упрощает и повышает надежность эксплуатации систем ТРК, а также позволяет  минимизировать  простои телекоммуникационного оборудования в случае отказа каких-либо составляющих системы электропитания.

Абонентская кабельная сеть

Разработанные схемы абонентской кабельной сети легко масштабируются и выполнены в составе единой комплексной сети связи и безопасности, что позволяет  предоставлять арендаторам доступ к телефонной связи, сети Интернет и ТВ-вещанию как одно решение.

Это решение значительно упрощает эксплуатацию и позволяет обслуживать системы минимальным составом техперсонала, что гарантирует значительную экономию на эксплуатационных расходах.

Системный подход к проектированию интегрированных решений позволяет избежать обычных неурядиц, нестыковок частей проектов и неизбежных переделок при строительстве больших  маcштабов, а значит обеспечивает высокое качество и более короткие сроки строительства.

Примененный подход позволил сэкономить заказчику  несколько миллионов рублей.

2011 г.

ТРК Родник - цифровая система радиосвязи MotoTRBO

В соответствии с техническим заданием руководства ТРК для оперативного управления техническим персоналом, обслуживающим системы жизнеобеспечения комплекса, специалистами компании «Радиотелекоммуникации» было предложено оборудование цифровой радиосвязи MotoTRBO компании Motorola. В течении короткого времени была подготовлена заявка и получена радиочастота. На последнем этаже комплекса установлен Ретранслятор Motorola DR3000, что позволило добиться покрытия всей территории ТРК, вплоть до самых дальних уголков подземной автопарковки.

При выборе решения были проведены испытания различных типов связи:

  • Аналоговая радиосвязь напрямую между мобильными сотрудниками и диспетчером – не обеспечивает нужной дальности и достоверности, подвержена влиянию посторонних шумов, имела место односторонняя слышимость, слабое прохождение радиосигнала через бетонные перекрытия;
  • Цифровая радиосвязь – позволила устранить влияние сторонних электромагнитных излучений на передачу голоса, но остались «мертвые зоны» на территории подземных этажей комплекса, при этом качество передачи речи многократно возросло;
  • Цифровая радиосвязь с ретранслятором – полностью устранила влияние посторонних излучений и конструкций на радиообмен и обеспечила 100 % покрытие территории, в том числе подземной парковки и прилегающей территории.
Использование цифровой системы MotoTRBO позволило удвоить емкость системы связи благодаря эффективному использованию частотного спектра . На одном физическом канале организовано 2 логических канала. Для осуществления второго вызова не требуется второго ретранслятора, что позволяет сэкономить на оборудовании и частотах. Терминалы двусторонней радиосвязи Motorola DP3600 благодаря использованию цифрового стандарта связи, работают в автономном режиме на 40 % дольше, чем аналоговые, а гарантийный срок 5 лет на Ретранслятор Motorola DR3000 полностью освобождает Заказчика от необходимости обслуживания в ближайшие годы.
