Бесперебойный источник питания К-307-25

СИСТЕМНАЯ ИНТЕГРАЦИЯ ЦИФРОВЫХ ТЕХНОЛОГИЙ В УСЛОВИЯХ САНКЦИЙ

Связаться с нами

Основные технические характеристики источника питания К-307-25

Применение

Источник питания предназначен для обеспечения бесперебойного питания радиоэлектронной аппаратуры, телеметрии и автоматики, средств радиосвязи и ретрансляторов связи – стабилизированным постоянным напряжением 27,5В и током до 25А. Идеально подходит для питания удаленных и необслуживаемых систем телеметрии и автоматики, ретрансляторов связи и иной электронной аппаратуры.

Устройство

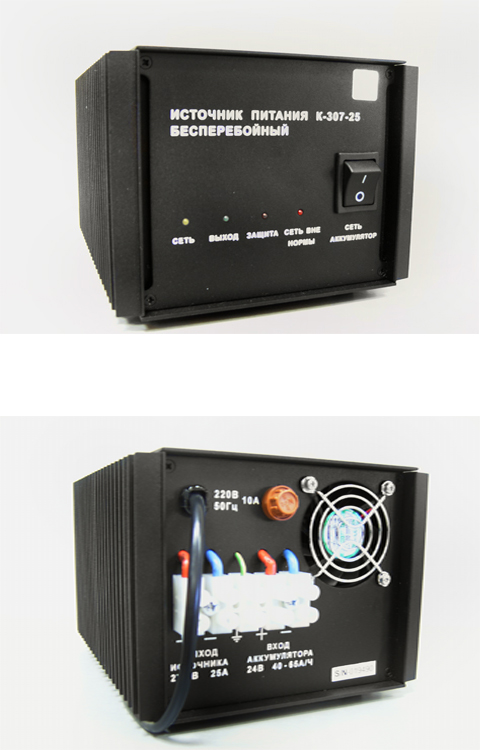

Источник питания выполнен в корпусе из алюминиевого сплава и покрашен в чёрный цвет методом порошковой - полимерной технологии. Источник питания снабжён принудительным охлаждением посредством вентилятора, работой которого управляет термореле. Вентилятор установлен на задней панели внутри корпуса источника и защищён металлической сеткой. Отверстия для забора воздуха находятся в нижней крышке корпуса вблизи передней панели. Источник питания изготавливается в настольном или напольном варианте, на нижней крышке имеются четыре резиновых ножки для установки на ровную горизонтальную поверхность.

Особенности

Источник питания

Встроенный контроллер

аккумуляторной батареи (АКБ)

Широкий диапазон входных напряжений
Широкий диапазон рабочих температур
Защита от перегрузки и короткого замыкания с автоматическим возвратом
Защита от повышенного напряжения сети с гистерезисом и автоматическим включением
Защита от пониженного напряжения сети с гистерезисом и автоматическим включением
Защита от перегрева с гистерезисом и автоматическим включением
Защита от превышения выходного напряжения
Мягкий запуск во всех режимах включения
Индикация основных режимов
Гальваническая развязка корпуса и выхода
Высокий КПД
Современный дизайн, малые габариты и вес
Высокая надежность и простота эксплуатации

Стабилизированный ток заряда АКБ
Электронная защита выхода контроллера от короткого замыкания
Автоматическое отключение АКБ при ее разряде
Отсутствие потребления тока контроллером при отключенной АКБ
Электронная защита АКБ от короткого замыкания в нагрузке
Электронная защита контроллера и нагрузки от переполюсовки АКБ
При срабатывании защиты источника питания по причине перегрузки или К.З. контроллер не подключает АКБ к нагрузке, защищая нагрузку и АКБ
Безинерционное подключение АКБ к нагрузке при пропадании сетевого напряжения и сработавших режимах защиты, кроме режима «перегрузка» или К.З.
Пренебрежимо малое падение напряжения на контроллере

Основные технические характеристики источника питания.

1.	Входное напряжение питающей сети *	170÷270В 50 гц
2.	Выходное напряжение при воздействии всех дестабилизирующих факторов	27,5 В±1%
3.	Выходной ток до	25А
4.	Амплитуда пульсаций на частоте преобразования 27-30кгц при входном напряжении 220В и токе нагрузки 20А не более	30мв «от пика до пика»
5.	Амплитуда пульсаций на удвоенной частоте сети 100гц при входном напряжении 220В и токе нагрузки 20А не более	30мв «от пика до пика»
6.	Ток срабатывания защиты Возврат защиты автоматический	27÷28А
7.	Цикл работы 100% при токе нагрузки до	25А
8.	Температура воздуха внутри корпуса источника, при которой срабатывает термозащита	80÷850С
9.	Автоматическое включение при снижении температуры до	60÷650С
10.	Напряжение на выходе источника, при котором срабатывает защита от превышения выходного напряжения	29÷30В
11.	Напряжение в сети, при котором срабатывает защита от превышения сетевого напряжения	270÷275В
12.	Автоматическое включение при снижении напряжения в сети до	260÷265В
13.	Напряжение в сети, при котором срабатывает защита от пониженного сетевого напряжения	155÷160В
14.	Автоматическое включение при увеличении напряжения в сети до	165÷170В
15.	КПД при токе нагрузки 20А не менее	0,9
16.	Диапазон рабочих температур окружающей среды	От -25 оС до +45 оС
17.	Габаритные размеры по выступающим частям 230х165х130мм, вес не более 3,5кг.

*Величина выходного тока зависит от уровня входного напряжения.

При нижнем уровне входного напряжения, Uвх. - 170В, ток нагрузки до 15А, при Uвх. - 175В, ток нагрузки до 20А, при Uвх. - 180В, ток нагрузки до 25А.

Основные технические характеристики встроенного контроллера аккумуляторной батареи (АКБ)

1.	Э.Д.С. АКБ подключаемой к источнику	24В
2.	Стабилизированный ток заряда АКБ не менее	3А
3.	Рекомендуемая ёмкость АКБ подключаемой к источнику	40÷65 а/ч
4.	Защита от короткого замыкания выхода контроллера	электронная
5.	Напряжение отключения АКБ от нагрузки при ее разряде до	20,8÷21,2В
6.	Ток срабатывания защиты АКБ при К.З. в нагрузке	27÷28 А
7.	Защита контроллера и нагрузки от переполюсовки АКБ	электронная
8.	Падение напряжения на контролере при питании нагрузки от АКБ током 20А не более	0,25В

Подключение АКБ к нагрузке происходит безинерционно.

Контроллер подключает АКБ к нагрузке в следующих случаях:

Пропадания напряжения в сети.
Срабатывания защиты от повышенного или пониженного напряжения в сети.
Срабатывания термозащиты.
Срабатывания защиты от превышения выходного напряжения.
При срабатывании защиты источника питания по перегрузке или К.З. подключение АКБ к нагрузке не происходит.
Емкость АКБ подключаемой к источнику питания выбирается пользователем (в пределах указанных выше) в зависимости от условий эксплуатации.
