Радиолокационная станция JRC JMA-2343/2344
Связаться с нами
Сертификат об одобрении РРР № 192-06-3.10.1 выдан 28.07.2009г.
ОСОБЕННОСТИ:
- Выходная мощность 4 кВт (JMA-2343) и 6 кВт (JMA-2344)
- Дальность 48 морских миль
- 2 порта NMEA 0183 (1 входа и 1 выход)
- Автоматическая настройка радиолокационного изображения
- Дополнительная поставка – автоплоттер (автоматический/ручной захват 10 целей)
- Программируемые функциональные клавиши
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Антенна | |
| диаметр | 620мм закрытая- NKE-249 |
| длина | 1,19 м открытая NKE-250 |
| Поляризация | Горизонтальная |
| Диаграмма направленности: | |
| горизонт |
4 град NNE-249 2 град NKE-250 |
| верт. |
25 град NKE-249 30 град NKE-250 |
| Скорость вращения: | 27 об/мин |
| Вес: | 10,5 кг закрытая NKE-249 |
| Вес: | 24 кг открытая NKE-250 |
| Передатчик: | Совмещенный с антенной |
| Частота: | 9410±30 МГц |
| Длительность импульса: | 0,08 мкс/0,25 мкс/0,5 мкс/1,0 мкс |
| Излучаемая мощность | 4 кВт |
| Дисплей NCD-4170 | |
| Тип | CRT, монохром |
| Размер экрана | 10” (254 мм) |
| Шкалы / кольца дальности |
0,125/0,065; 0,25/0,125; 0,5/0,1; 0,75/0,25 1,5/0,5; 3/0,5; 6/1; 12/2; 24/4; 36/6; 48/8 миль |
| Интерфейс: | |
| Вход | NMEA 0183 (GGA, RMA, RMC, GLL, RMB, BWC, VTG, VHW, HDT, HDM, HDG, GLC,GTD) |
| Выход | NMEA 0183 (RSD) |
| Габаритные размеры | 278 x 242 x 289 мм |
| Масса | 9 кг |
| Питание | 10,8 – 42V DC |
| Потребляемая мощность | 50 Вт |

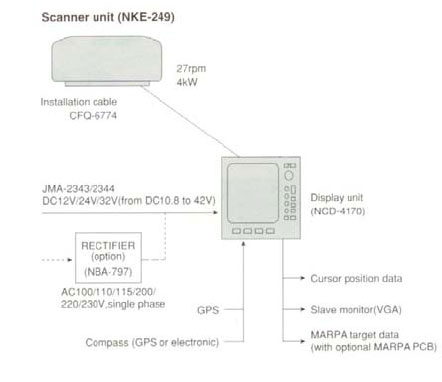

СТАНДАРТНАЯ ПОСТАВКА
| Модель | JMA-2343 | JMA-2344 |
| Напряжение питания |
12V DC; 24V DC; 32V DC (диапазон 10,8-42V DC) |
|
| Антенна | NKE-249 | NKE-250 |
| Дисплей | NCD-4170 | |
| Кабель |
CFQ-6774: 10 м (указывать при заказе) 15 м (в комплекте) 20 м (указывать при заказе) |
CFQ-6774: 10 м (указывать при заказе) 15 м (в комплекте) 20 м (указывать при заказе) |
| Источник питания (Опция) | NBA-797 | |
Скачать брошюру JMA-2343/2344 PDF (432Кб)
