Система охранного освещения «Заря» - комплекс технических средств, обеспечивающий освещение в темное время суток охраняемых объектов и прилегающих к ним территорий. Охранное освещение создает необходимые условия видимости охраняемой территории, её периметра, а также – заданный уровень освещенности для системы охранного телевидения в ночное время. Во взаимодействии с системами охраны периметра и охранного видеонаблюдения система охранного освещения (СОО) «Заря» обеспечивает комплексную защиту периметра объекта.

Система «Заря» разработана специально для освещения охранных зон периметров объектов и полностью соответствует требованиям к системам охранного освещения, установленным:

• Постановлением Правительства Российской Федерации от 5 мая 2012 г. №458 «Об утверждении Правил по обеспечению безопасности и антитеррористической защищенности объектов топливно-энергетического комплекса»;
• Постановлением Правительства РФ от 25 марта 2015 г. № 272 «Об утверждении требований к антитеррористической защищенности мест массового пребывания людей и объектов (территорий), подлежащих обязательной охране войсками национальной гвардии Российской Федерации, и форм паспортов безопасности таких мест и объектов (территорий)»;
• Постановлением Правительства Российской Федерации от 19 сентября 2015 г. № 993 «Об утверждении Требований к обеспечению безопасности линейных объектов топливно-энергетического комплекса».

Система «Заря» и ее компоненты применимы также для освещения пешеходных тротуаров, автомобильных двухполосных дорог категорий II, III и IV по ГОСТ Р 52398-2005, площадок временного хранения, железнодорожных платформ и переездов, парковых аллей и т.п.

Система освещения «Заря» состоит из осветительных приборов (светильников, прожекторов) и аппаратуры управления, обеспечивающей дистанционное управление охранным освещением и автоматическое включение тревожного освещения на отдельных участках охраняемого периметра при срабатывании системы охранной сигнализации.

Светильники «Заря»

Интерфейс управления

Светильники СОО «Заря» выпускаются в трех вариантах исполнения, отличающихся наличием и типом интерфейса управления. Во всех вариантах исполнения светильники имеют одинаковую конструкцию корпуса и излучающего модуля, кривая силы света которого оптимизирована для создания равномерного освещения в протяженной зоне, расположенной перпендикулярно продольной оси светильника.

Основная задача дежурного освещения - обеспечить равномерное освещение охраняемой зоны с минимальным энергопотреблением. Применение адресных светильников «Заря» позволяет организовать разделение охранного освещения на участки в соответствии с зонами охранной сигнализации и зонами обзора системы охранного телевидения. Освещение участка вторжения обеспечивается включением группы светильников или отдельных светильников в режим максимальной светоотдачи (в зависимости от настройки системы).

Климатические исполнения светильников

Все светильники системы «Заря» выпускаются в 2-х вариантах климатического исполнения:

• УХЛ1 – светильники с индексом «У» (умеренный), для эксплуатации на открытом воздухе в районах с умеренным и холодным климатом минус 50˚С…+50˚С;
• ХЛ1 – светильники с индексом «П» (полярный), для эксплуатации на открытом воздухе в макроклиматических районах с холодным климатом минус 65˚С…+50˚С.

Контроллер «Заря-КЛС»

Контроллер «Заря-КЛС» - адресный прибор, предназначенный для управления адресными светильниками «Заря-С», обеспечивающий:

• двухстороннее информационное взаимодействие с адресными светильниками «Заря-С» по двухпроводной «линии светильников»;
• двухсторонний информационный обмен по двухпроводной линии «линии контроллеров» с автоматизированным рабочим местом (АРМ) оператора СОО «Заря».

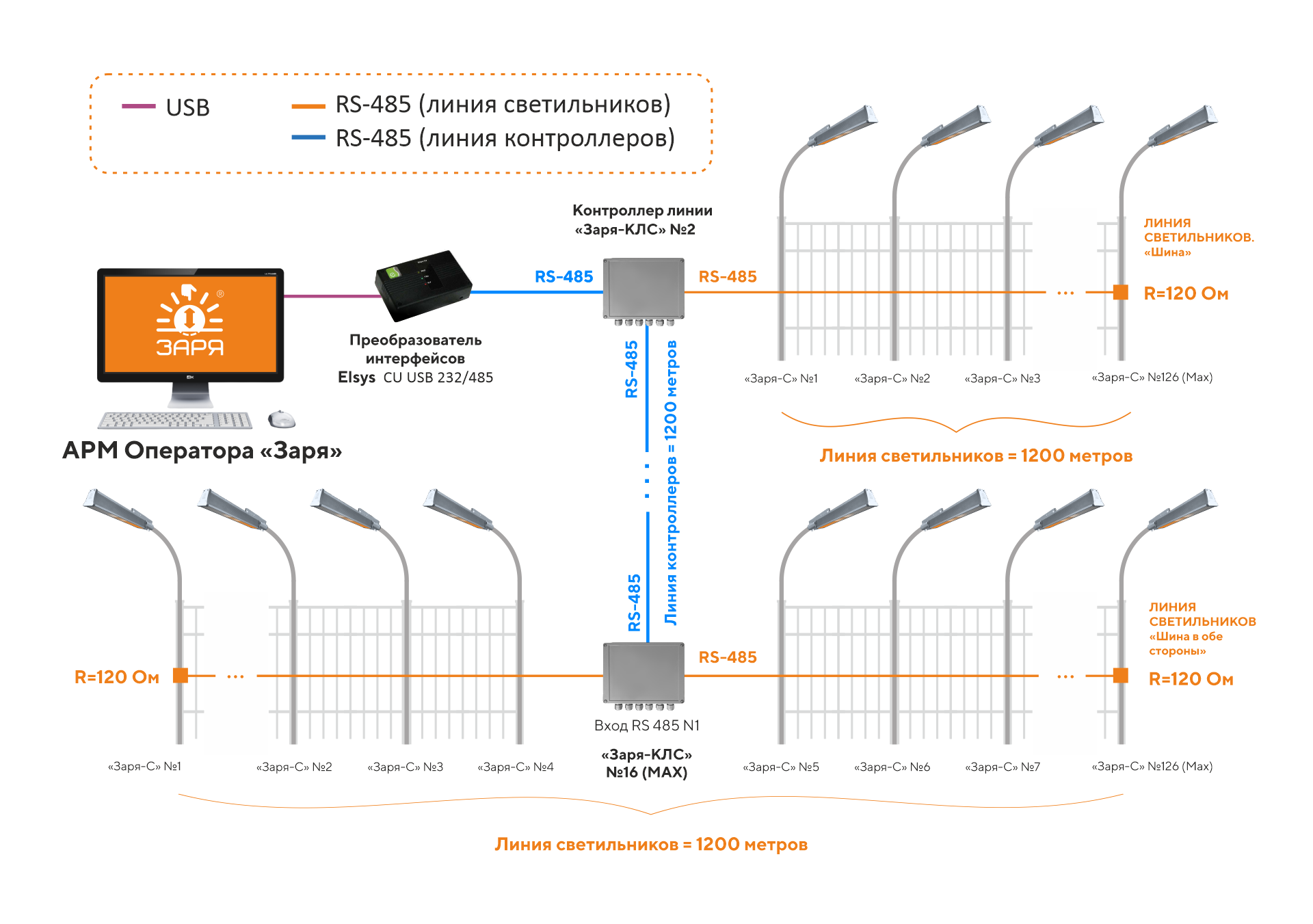

Структура системы с использованием RS-485

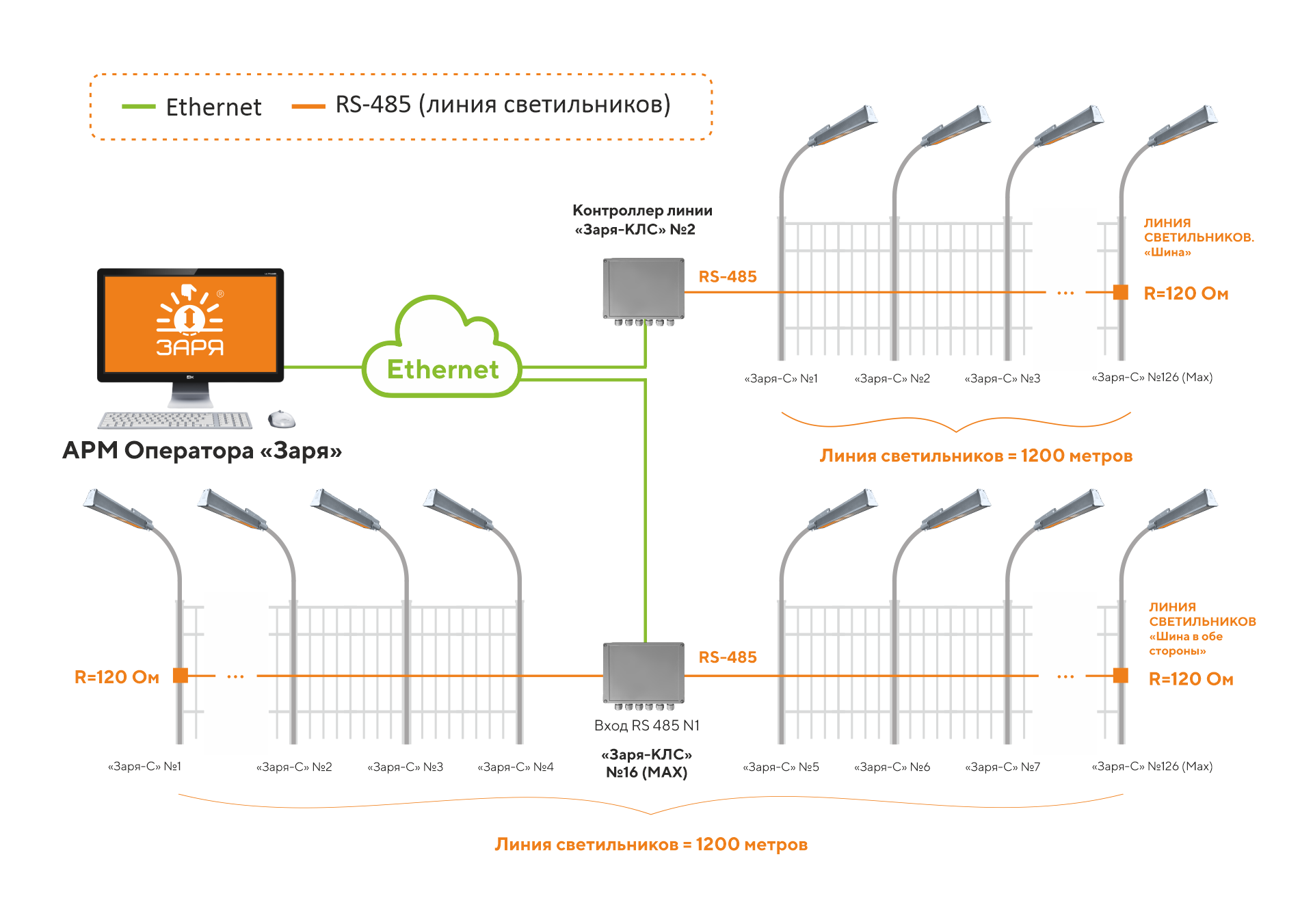

Структура системы с подключением КЛС через Ethernet

Контроллер «Заря-КЛС» поддерживает линию из 126 светильников «Заря-С» и может работать как автономно, так и под управлением АРМ «Заря». «Линия контроллеров» в одной системе поддерживает до 16 контроллеров «Заря-КЛС».

Контроллер обеспечивает подключение «линии светильников» по однолучевой или по кольцевой схеме. Кольцевая схема обеспечивает контроль обрыва линии связи и делает возможным сохранение работоспособности СОО при однократном обрыве «линии светильников».

Преимущества СОО «Заря»

Интеллектуальное управление

Система охранного освещения «Заря» позволяет управлять режимами работы как отдельных светильников, так и светильников, объединенных в группы и разделы. Управление может осуществляться в автоматическом режиме (во взаимодействии с системой охраны периметра) или в ручном режиме (по командам оператора). Это дает возможность выбора оптимальной тактики работы охранного освещения, подходящей для той или иной задачи.

Высокая энергоэффективность

Система «Заря» — энергоэффективное решение для создания охранного освещения:

• светильники «Заря» обладают высокой световой отдачей - 120 лм/Вт;
• возможность индивидуального адресного управления режимами излучения позволяет добиваться максимальной экономии электроэнергии за счет формирования зон с необходимым и достаточным уровнем освещенности.

Совместная работа с системами видеонаблюдения и защиты периметра

СОО « Заря» может использоваться в интегрированных системах безопасности. Интеграция охранного освещения может быть выполнена как на аппаратном уровне через «сухие контакты» так и на программном уровне, через системы сбора и обработки информации (ССОИ).

Емкость системы

Контроллер линии светильников обеспечивает управление до 126 светильниками. Система охранного освещения может включать в свой состав до 16 контроллеров линии светильников. Такая масштабируемость позволяет организовать освещение до 19 км периметра на базе одной системы.

Грозозащита и защита от короткого замыкания

Все приборы, входящие в систему охранного освещения, имеют встроенную грозозащиту по цепям питания и управления. Кроме того, «линия контроллеров» имеет защиту от короткого замыкания и гальваническую развязку.

Срок службы

Для всех исполнений светильников «Заря» установлен срок службы 70000 часов.

Оборудование СОО Заря

Светильники

Светильники «Заря» предназначены для освещения периметров объектов и их территорий, частных придомовых территорий, наружного освещения подъездных площадок многоквартирных домов, парков, железнодорожных платформ, переездов и других объектов.

Контроллеры линии светильников

Контроллер линии светильников обеспечивает двухсторонний информационный обмен с адресными светильниками «Заря-С» и с управляющим программным обеспечением

Прожекторы

Прожектор — световой прибор, перераспределяющий свет внутри малых телесных углов и обеспечивающий угловую концентрацию светового потока. В прожекторе световой поток концентрируется в ограниченном пространственном угле с помощью зеркальной или зеркально-линзовой оптической системы.и.
