Оптическая подсистема СКС. Решения на основе одномодового волокна ОS2
Связаться с нами
Одномодовое волокно OS2 применяется для построения оптических линий связи в рамках СКС. Основное назначение решений на основе волокна OS2 – построение вертикальной подсистемы СКС здания для обеспечения работы вертикальной подсистемы СКС на скорости до 1 ГБ/с на длине соединения до 5000 м.
Отличительные особенности
- поддерживаемые интерфейсы: 1000Base-LX, 10Gbase-LX4, 10Gbase-LR/LW, 10Gbase-ER/EW;
- cоответствие общим стандартам: ISO 11801-1, TIA/EIA-568.2-D, IEC 60793-2-10, ITU-T G.657.А2, ITU-T G.652.D, ГОСТ Р 53245; ГОСТ Р 5324
- cтандарты компонентов: IEC 61754; TIA/EIA 601.
Распределительные кабели OS2 внутренней прокладки с волокнами в плотном в буфере 900 мкм
Отличительные особенности
- для построения подсистемы внутренних магистралей в структурированных кабельных системах;
- для групповой прокладки внутри помещений;
- не распространяющий горение, малодымный;
- совместимость с компонентами: оптические адаптеры OS2, монтажные шнуры OS2;
- количество волокон – до 24;
- центральный силовой элемент в конструкциях от 8 волокон;
- упрочняющие арамидные волокна;
- тип оптического волокна OS2 ITU-T G.657.A2;
- диаметр сердечника 9/125 мкм;
- плотный буфер 900 мкм.
|
Тип оптического волокна |
Конструкция кабеля |
Количество волокон |
Внешний диаметр кабеля, мм |
Масса, кг/км |
Упаковка, м |
Цвет |
Код |
|
G.657.A2 |
плотный буфер |
4 |
4,7 |
20 |
2000 |
желтый |
RNDTIN9S4LSYL |
|
G.657.A2 |
плотный буфер |
8 |
6.4 |
36 |
2000 |
желтый |
RNDTIN9S8LSYL |
|
G.657.A2 |
плотный буфер |
12 |
7.2 |
50 |
2000 |
желтый |
RNDTIN9S12LSYL |
|
G.657.A2 |
плотный буфер |
16 |
7.8 |
52 |
2000 |
желтый |
RNDTIN9S16LSYL |
|
G.657.A2 |
плотный буфер |
24 |
8.5 |
65 |
2000 |
желтый |
RNDTIN9S24LSYL |

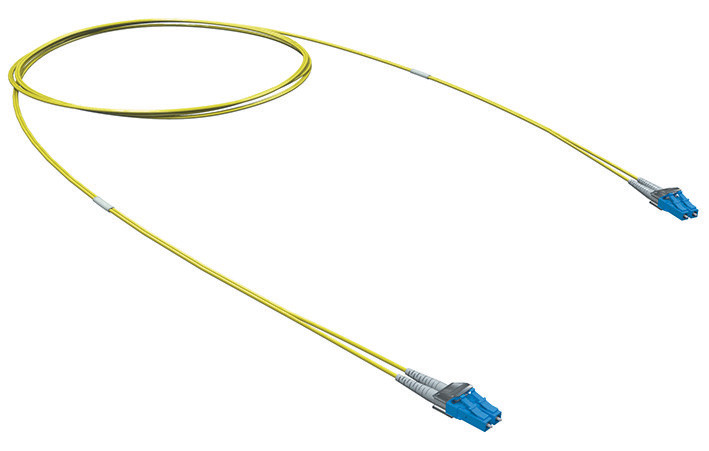

Коммутационные дуплексные шнуры OS2
Отличительные особенности
- для коммутации оптических портов;
- малодымный, не coдержащий галогенов компаунд;
- совместимость с компонентами: оптические адаптеры OS2;• количество волокон – 2 (duplex);
- прямая полярность;
- тип оптического волокна OS2 ITU-T G.652.D;
- не чувствительное к изгибу волокно;
- диаметр сердечника 9/125 мкм;
- плотный буфер 900 мкм.
|
Тип оптического волокна |
Конструкция |
Тип коннекторов |
Тип полировки |
Количество волокон |
Внешний диаметр, мм |
Масса, г |
Длина, м |
Цвет оболочки/ цвет коннектора |
Код |
|
G.652.D |
плотный буфер |
LC-LC |
U PC |
2 (duplex) |
2x1,8 |
16 |
1 |
желтый/синий |
RNPC9DLULU1 |
|
G.652.D |
плотный буфер |
LC-LC |
UPC |
2 (duplex) |
2x1,8 |
18 |
2 |
желтый/синий |
RNPC9DLULU2 |
|
G.652.D |
плотный буфер |
LC-LC |
UPC |
2 (duplex) |
2x1,8 |
20 |
3 |
желтый/синий |
RNPC9DLULU3 |

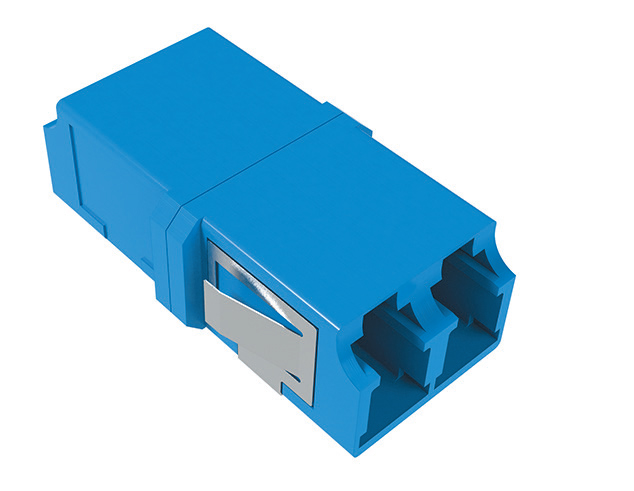

Проходные оптические адаптеры OS2
Отличительные особенности
- для построения оптических коммутационных полей;
- LC-LC duplex (UPC/APC полировка);
- совместимость с компонентами: монтажные шнуры OS2, коммутационные шнуры OS2.
- корпус из пластика с высокой прочностью, жесткостью и твердостью;
- центрирующая втулка из циркониевой керамики;
- защелка из нержавеющей стали;
- ресурс подключений/отключений (min) – 500 циклов.
|
Тип коннекторов |
Тип полировки |
Исполнение корпуса (количество соединений) |
Исполнение корпуса |
Масса, г |
Цвет |
Код |
|
LC-LC |
UPC |
2 (duplex) |
без фланца |
0.04 |
Синий |
RNFA9UDLC |

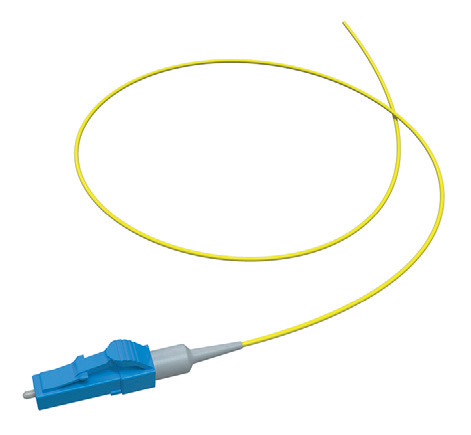

Монтажные шнуры OS2
Отличительные особенности
- для коммутации оптических портов;
- для терминирования волокон оптического кабеля методом сварного соединения;
- совместимость с компонентами: оптические адаптеры OS2;
- количество волокон – 1;
- тип оптического волокна OS2 ITU-T G.652.D;
- не чувствительное к изгибу волокно;
- диаметр сердечника 9/125 мкм;
- полуплотный буфер 900 мкм.
|
Тип оптического волокна |
Конструкция |
Тип коннектора |
Тип полировки |
Количество волокон |
Внешний диаметр, мкм |
Масса, г |
Длина, м |
Цвет оболочки/ цвет хвостовика |
Код |
|
G.652.D |
полуплотный буфер |
LC |
UPC |
1 |
900 |
12 |
1.5 |
желтый/синий |
RNPT9LCU15 |
