Оптическая подсистема СКС. Решения на основе многомодового волокна ОM4

Многомодовое волокно ОМ4 применяется для построения оптических линий связи в рамках СКС. Основное назначение решений на основе волокна ОМ4 – построение вертикальной подсистемы СКС здания для обеспечения работы вертикальной подсистемы СКС на скорости до 10 ГБ/с на длине соединения до 550 м и на скорости до 100 ГБ/с на длине соединения до 150 м.

Отличительные особенности

• поддерживаемые интерфейсы: 1000Base-SX, 1000Base-LX, – 10Gbase-SR/SW, 40GBASE-LR4, 100GBASE-SR10;
• соответствие общим стандартам: ISO 11801-1, TIA/EIA-568.2-D, EC 60793-2-10, ITU-T G.651.1, ГОСТ Р 53245, ГОСТ Р 53246;
• стандарты компонентов: IEC 61754; TIA/EIA 601.

Отличительные особенности

• для построения подсистемы внутренних магистралей в структурированных кабельных системах;
• для групповой прокладки внутри помещений;
• не распространяющий горение, малодымный;
• совместимость с компонентами: оптические адаптеры ОМ4, монтажные шнуры OM4;
• количество волокон – 8;
• центральный силовой элемент;
• упрочняющие арамидные волокна;
• тип оптического волокна ОM4 ITU-T G.651.1;
• диаметр сердечника 50/125 мкм;
• плотный буфер 900 мкм.

• для коммутации оптических портов;
• малодымный, не coдержащий галогенов компаунд;
• совместимость с компонентами: оптические адаптеры OM4;
• количество волокон – 2 (duplex);
• прямая полярность;
• тип оптического волокна ОM4 ITU-T G.651.1;
• не чувствительное к изгибу волокно;
• диаметр сердечника 50/125 мкм;
• плотный буфер 900 мкм.

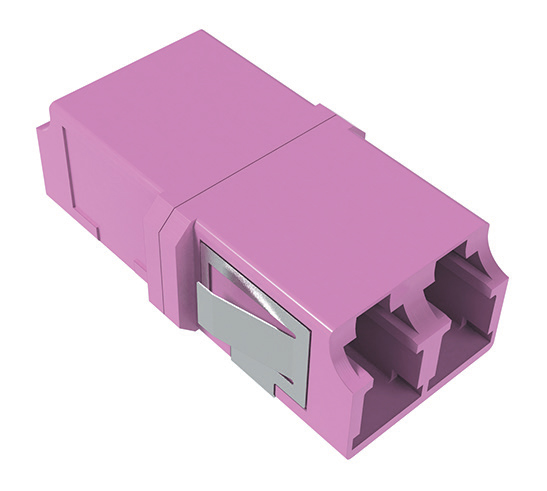

Отличительные особенности

• для построения оптических коммутационных полей;
• LC-LC duplex (UPC полировка);
• совместимость с компонентами: монтажные шнуры OM4, коммутационные шнуры OM4;
• корпус из пластика с высокой прочностью, жесткостью и твердостью;
• центрирующая втулка из циркониевой керамики;
• защелка из нержавеющей стали.
• ресурс подключений/отключений (min) – 500 циклов.

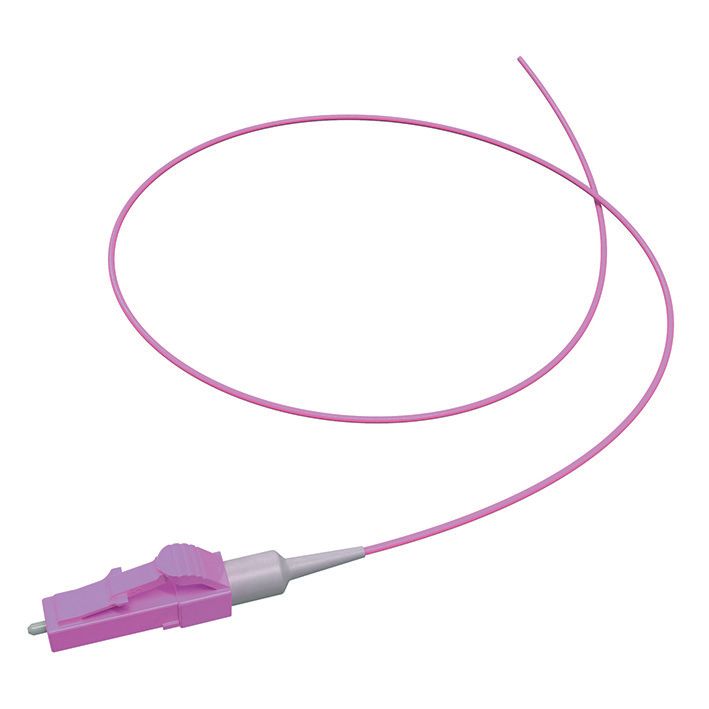

Отличительные особенности

• для коммутации оптических портов;
• для терминирования волокон оптического кабеля методом сварного соединения;
• совместимость с компонентами: оптические адаптеры OМ4, кабель волоконно-оптический OМ4;
• количество волокон – 1;
• тип оптического волокна ОM4 ITU-T G.651.1;
• не чувствительное к изгибу волокно;
• диаметр сердечника 50/125 мкм;
• полуплотный буфер 900 мкм.

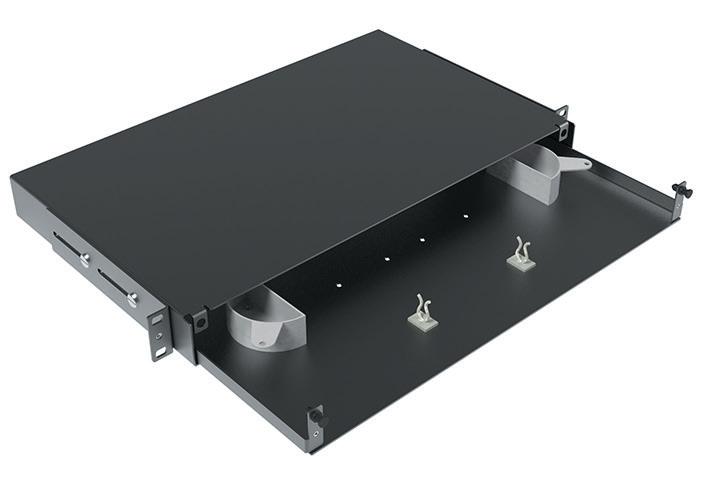

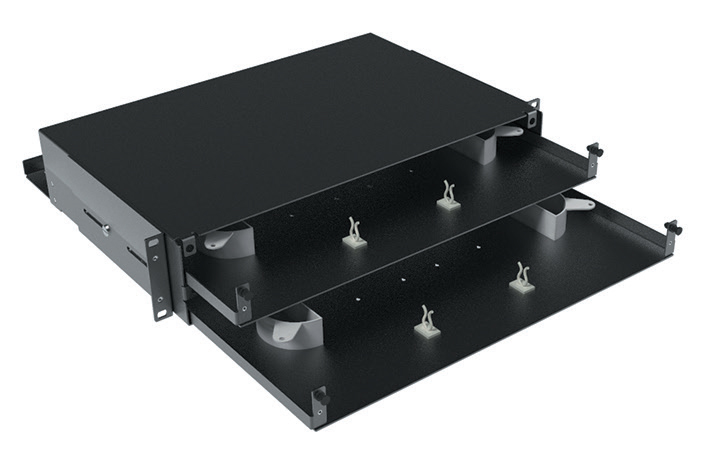

Отличительные особенности

• для организации линий в системах, использующих волоконно оптические кабели;
• для установки на 19” направляющие;
• 1U или 2U;
• совместимость с компонентами: лицевые панели RNFP24SCDLC и RNFP24DSCQLC;
• вместимость: до 192 оптических волокон (в зависимости от размера корпуса, количества и типа адаптеров);
• корпус из стали и алюминия с гладкой окрашенной поверхностью;
• класс защиты: IP33 (с применением лицевых панелей);
• 4 гермоввода PG-13,5 (6-12 мм);
• организаторы волокон в комплекте поставки.

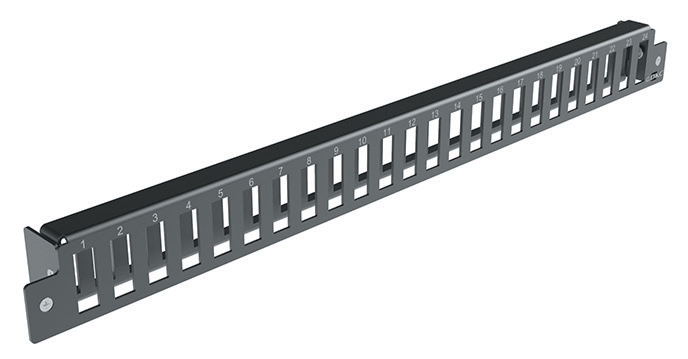

Отличительные особенности

• для организации линий в системах, использующих волоконно оптические кабели;
• для установки на корпус коммутационные оптические панели;
• совместимость с компонентами: корпус оптического кросса RNFPE1U24 и RNFPE2U48;
• вместимость: 24 адаптера quad LC/duplex SC/ duplex LC/simplex SC;
• панель из стали и алюминия с гладкой окрашенной поверхностью;
• каждая лицевая панель комплектуется заглушками.

Отличительные особенности

• для организации и защиты соединений;
• для установки в корпус оптического кросса;
• совместимость с компонентами: коммутационные оптические панели; комплект для защиты сварных соединений RNKDZS;
• вместимость: 24 КДЗС;
• корпус из ABS пластика.

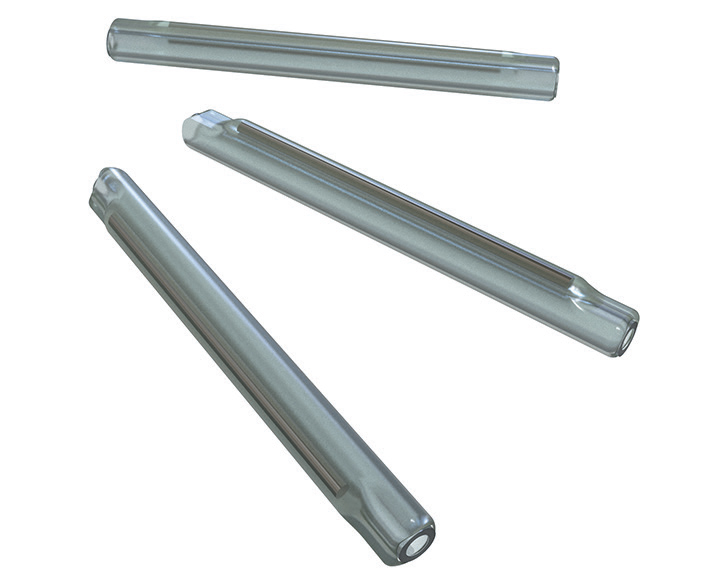

Отличительные особенности

• для защиты соединения в месте сращивания волокна оптического кабеля с монтажным шнуром и между собой;
• совместимость с компонентами: волоконно-оптический кабель, волоконно-оптический шнур, сплайс-кассета RNSPLICE;
• для использования с волокнами с буферным покрытием от 250 до 900 мкм.
