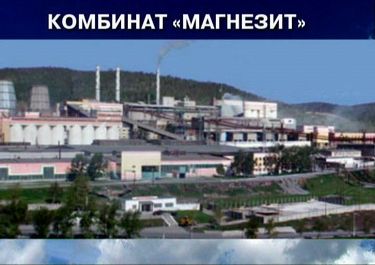

Комбинат «Магнезит» - Дистанционный контроль технических объектов


ООО «РТК» сотрудничает с ОАО "Комбинат Магнезит" с 2003 года, за это время на комбинат было поставлено более 300 профессиональных радиостанций Motorola.

РТК по заданию комбината "Магнезит" (г. Сатка, Челябинская область) разработала систему контроля уровня воды в водонапорных башнях.

   Назначение комплекса:

  • дистанционный контроль состояния технологических объектов и процессов в реальном масштабе времени;
  • дистанционное управление рассредоточенным технологическим оборудованием, таким как перекачивающие станции, ГЗУ, системы управления погружными электронасосами, пункты учета электроэнергии, объекты водоснабжения и т.д.;
  • автоматическое управление удаленными объектами.
   Комплекс построен по двух уровневому принципу:
Первый уровень (контроллеров). Предназначен для:
  1. приема информации с датчиков контролируемого объекта, ее предварительной обработки и передачи на второй уровень по запросу;
  2. приема со второго уровня команд, их дешифрование и управления исполнительными механизмами на контролируемом объекте;
  3. автоматического управления исполнительными механизмами на основании данных от датчиков.
Второй уровень (диспетчера). Предназначен для:
  1. приема информации с уровня контроллеров, ее обработки и последующего отображения на АРМ диспетчера;
  2. автоматического управления исполнительными механизмами на базе информации полученной с первого уровня;
  3. архивирование принятой информации.
Состав комплекса

Комплекс построен на базе оборудования контролируемых пунктов и АРМ диспетчера. Оборудование сертифицировано по системе качества ISO-9001. В состав оборудования контролируемых объектов входят:
- программируемый контроллер FastWell RTU-188, который может дополнительно быть укомплектован одной или двумя картами расширения (дискретные входы выходы, релейные выходы, аналоговые входы);
- модем;
- радиостанция;
- источник питания от сети 220 В;
- источник резервного питания (аккумулятор);
- датчик сетевого напряжения;
- антенно-фидерного оборудование;
Все оборудование собрано в промышленном шкафу со степенью защиты не хуже IP40. Для подключения датчиков в шкафу предусмотрен кросс.

   В состав АРМ диспетчера входит:
- компьютер;
- комплект программного обеспечения;
- модем;
- радиостанция;
- антенно-фидерного оборудование;
   Рекомендуемая операционная система на компьютере Windows XP Professional. АРМ может состоять как из одного компьютера, так и из сети компьютеров, с распределенными функциями: сервер, менеджер системы, оператор.

Основные особенности комплекса

  • Гибкая конфигурация оборудования контролируемого объекта.
  • По умолчанию конфигурация оборудования имеет 16 аналоговых изолированных портов ввода, 16 дискретных изолированных портов вода, предназначено для передачи данных по радиоканалу, имеет в составе источник бесперебойного питания. Существует возможность расширения числа портов аналогового и дискретного ввода, дискретного вывода за счет установки дополнительных плат расширения. В качестве канала связи для локальных объектов могут использоваться проводные каналы с интерфейсом RS-485. Гибкая конфигурация позволяет оптимально сконфигурировать оборудование под задачи заказчика.
  • Гибкая конфигурация АРМ диспетчера.
    Автоматизированное Рабочее Место (АРМ) диспетчера разработан на базе инструментальной среды Trace Mode 6. АРМ диспетчера может работать не только с предлагаемым оборудованием контролируемого объекта, но и с большим числом контроллеров других производителей и поставщиков. Благодаря этому предлагаемый комплекс может быть легко интегрирован в уже существующую систему контроля и управления технологическими процессами заказчика.
  • одновременная реализация функций телеметрии, телемеханики и охраны объектов;
  • наличие универсального программируемого контроллера технологического объекта, позволяющего реализовать широкий спектр функций, в том числе функций местной автоматики;
  • возможность изменения конфигурации комплекса для решения специфических задач заказчиков;
  • большая номенклатура датчиков поддерживаемых комплексом;
  • поддержка радиостанций различного диапазона частот;
  • простота монтажа комплекса, не требующая высокой квалификации персонала.
