Об извещателе «Пунктир-А»

Извещатель охранный комбинированно-совмещённый «Пунктир-А» предназначен для выявления попыток несанкционированного преодоления периметральных ограждений с локализацией места нарушения и точностью обнаружения до одной секции (участка) ограждения, формирования извещений «Тревога» и «Неисправность» с их последующей передачей в системы сбора и обработки информации (ССОИ).

Извещатель (ИОП) «Пунктир-А» применяется на ограждениях разных конструкций: сетчатых, сварных, кованных, деревянных, из плоской или объёмной армированной колючей ленты (АКЛ), профилированных металлических листов (профнастил), сэндвич-панелей, а также других ограждений и конструктивных элементов, схожих по механическим свойствам с перечисленными. Принцип действия извещателя позволяет устанавливать его на ограждениях смешанного типа, а также осуществлять обходы участков, не требующих контроля или контролируемых другими средствами и методами (ворота, калитки, участки зданий) без применения дополнительного оборудования.

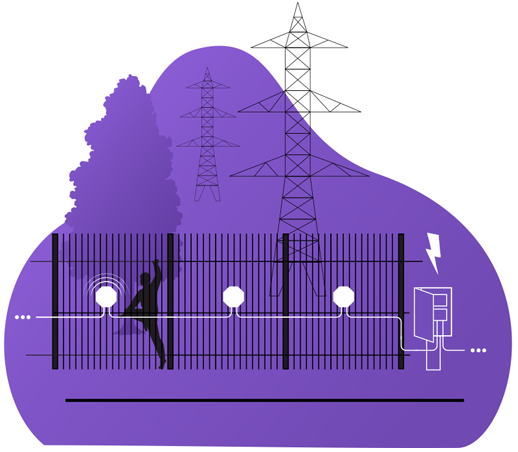

Принцип действия ИОП основан на сравнении между собой параметров механических колебаний разных участков ограждения. Множество адресных вибрационных датчиков-детекторов (ДД) ДД-А, соединённых между собой двухпроводной линией связи и установленных равномерно по всему защищаемому ограждению, образует протяжённый распределённый чувствительный элемент извещателя.

Линейный контроллер анализирует поступающую информацию от всех подключенных к нему устройств и принимает решение о наличии тревожного события в зоне работы того или иного ДД.

Используемый в изделии алгоритм обработки позволяет существенно снизить частоту ложных срабатываний по сравнению с традиционными вибрационными обнаружителями, использующими единые распределённые чувствительные элементы, и надёжно обнаруживать несанкционированное вторжение на фоне комплексных помех, вызванных воздействием внешних факторов природного и техногенного происхождения: ветер, осадки, акустические и электромагнитные шумы и т.д.

Для повышения надёжности изделия в двухпроводную линию связи могут быть установлены дополнительные изоляторы КЗ-А.

Изоляторы КЗ-А предназначены для блокирования (отключения) сегмента линии связи в случае возникновения на нём короткого замыкания (повышенного тока утечки), а также исполняют роль защитного устройства от воздействия наведённых импульсных помех (грозозащита).

Кроме основной функции обнаружения несанкционированного пересечения рубежа охраны изделие осуществляет:

• приём извещений от шлейфов сигнализации сторонних извещателей;
• управление внешними исполнительными устройствами;
• индикацию работоспособности собственных составных частей;
• контроль состояния обслуживаемой линии с модулями;
• изоляцию короткозамкнутых участков линии;
• формирование извещений о неисправности составных частей.

Преимущества ИОП «Пунктир-А»

Локализация попыток преодоления ограждения с точностью до датчика-детектора

Точная локализация места вторжения позволяет повысить информативность охранного видеонаблюдения, достоверность верификации тревог и обеспечить соответствующие автоматические реакции охранного освещения и других систем; повышает скорость реагирования и корректность принятых физической охраной и обслуживающим персоналом решений.

Единая система для всех типов ограждений

Индивидуальная настройка каждого датчика-детектора позволяет создавать систему защиты для объектов, оборудованных ограждениями различной конструкции: сетчатых, сварных, кованых, ограждений из бетона/ кирпича (на пролом), профлиста, сетки типа «рабица» и др.

Высокая помехоустойчивость и живучесть системы при воздействии:

• механических помех (колебания ограждения от проезжающего транспорта, климатические факторы - ветер, дождь, град) - обеспечивается специальным алгоритмом групповой обработки сигналов от датчиков-детекторов;
• электромагнитных помех - благодаря применению помехоустойчивого кодирования при обмене информацией по линии датчиков;
• повреждений (случайных или умышленных) линии датчиков-детекторов - за счет возможности работы в кольцевой (резервированной) топологии и наличия изоляторов короткого замыкания линии.

Удобство монтажа и сокращение затрат на установку и пуско-наладку:

оснащение до 1800 метров ограждений с единственной точкой подключения линии связи, возможность поставки собранной и настроенной производителем линии адресных датчиков-детекторов с заданным расстояниям между датчиками.

Широкий диапазон рабочих температур

от -60 до +65 °С.

Основные отличия ИОП «Пунктир-А» от ВСО «Пунктир-С»

•  Оптимизация и сокращение количества аппаратных средств устройства. Линейный контроллер «Пунктир-ЛК-А» реализует все функции центрального процессора, линейного контроллера и модуля буфера событий (журнал событий ведется в энергонезависимой памяти «Пунктир-ЛК-А»).
•  «Пунктир-ЛК-А» оснащен входом для дистанционного контроля, что обеспечивает проведение комплексной проверки П-А по команде дистанционного контроля.
•  Более современный чувствительный элемент. В «Пунктир-А» применяются датчики на основе МЭМС-акселерометров, тогда как в ВСО «Пунктир-С» используются пьезоэлектрические датчики.
•  Модуль входов-выходов «Пунктир-МВ-А» на выходе имеет «сухой контакт», а не транзистор с открытым коллектором, что обеспечивает гальваническую развязку и возможность подключения более мощную нагрузки.
