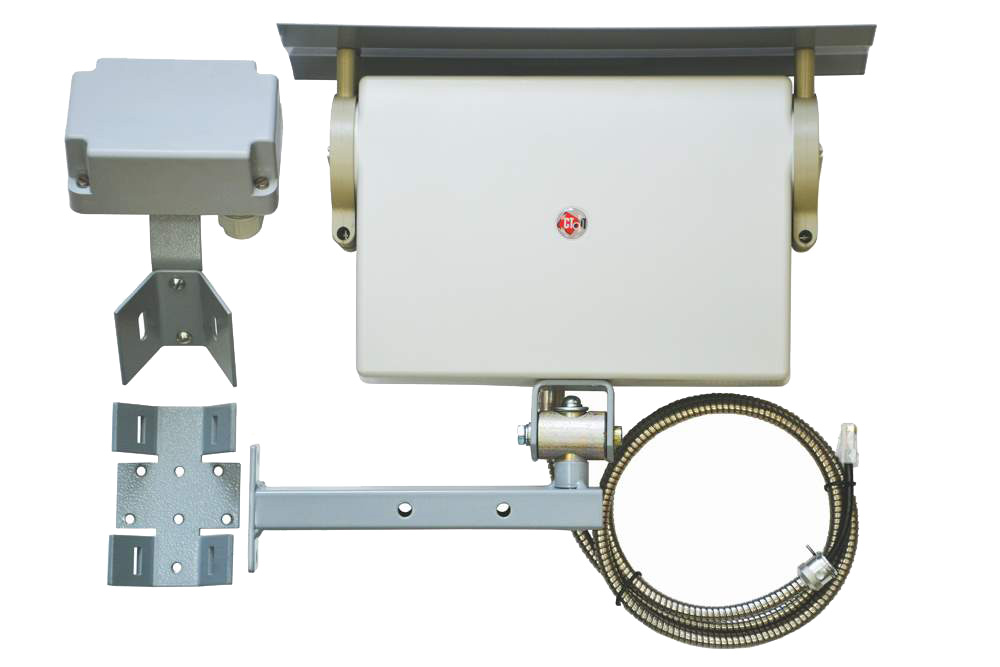

Извещатели «АНТИРИС»

Описание

Четыре модели извещателей отличаются рабочей частотой (5,8 ГГц и  24 ГГц) и размерами ЗО (максимальной дальностью действия: 20 м и 40 м для извещателей с рабочей частотой 5,8 ГГц, 40 м и 80 м для извещателей с рабочей частотой 24 ГГц), что определяет их назначение:

• Извещатели АНТИРИС-24-80 и АНТИРИС-24-40 отличаются узкой диаграммой направленности антенн в горизонтальной плоскости и соответственно малой шириной ЗО, предназначены преимущественно для охраны участков периметра, на которых невозможна или нецелесообразна установка второй позиции, а также на участках с повышенными требованиями по обнаружению нарушителя.
• Извещатели АНТИРИС-5.8-40 отличаются более широкой диаграммой направленности антенн в горизонтальной плоскости и большей устойчивостью к помехам, вызываемым вибрациями приемопередатчика и предметами в ЗО.
• АНТИРИС-5.8-40 предназначен для охраны площадок.
• АНТИРИС-5.8-20 имеет наименьшую дальность действия и форму ЗО, оптимизированную для охраны небольших участков периметра (участков вдоль ворот калиток и т.п.).

Извещатели серии АНТИРИС разработаны на базе технических решений и c учетом опыта эксплуатации извещателей «Анчар-40» и «Агат-СП5У», имеют ряд особенностей:

• ЗО извещателя разбита по дальности на восемь элементарных зон (элементов). С целью повышения помехоустойчивости обработка сигналов ведется отдельно для каждого элемента. Установка дальности действия осуществляется последовательным включением (отключением) элементов ЗО. Извещатель имеет возможность контроля всех элементов ЗО по отдельности.
• Специальный алгоритм обеспечивает лучшую «обрезку» ЗО по дальности (до 2,5м по автотранспорту АНТИРИС-5.8-20).
• Извещатели используют не требующие регистрации рабочие частоты 24,15 и 5,775 ГГц. Рабочая частота 24,15 ГГц наряду с антеннами  собственной конструкции обеспечивают минимальную ширину зоны отчуждения. Рабочая частота 5,775 ГГц наряду с высокими обнаружительными способностями обеспечивает непревзойденную устойчивость к вибрациям извещателя и окружающих предметов, а также к растительности в ЗО.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485 осуществляется при помощи блока сопряжения БС1 (БС1-Б), КР-БСБ (КР-БСБ-ск).

Листовка извещателей АНТИРИС (PDF)

Презентация извещателей АНТИРИС (PDF)

Технические характеристики

Вид зоны обнаружения:

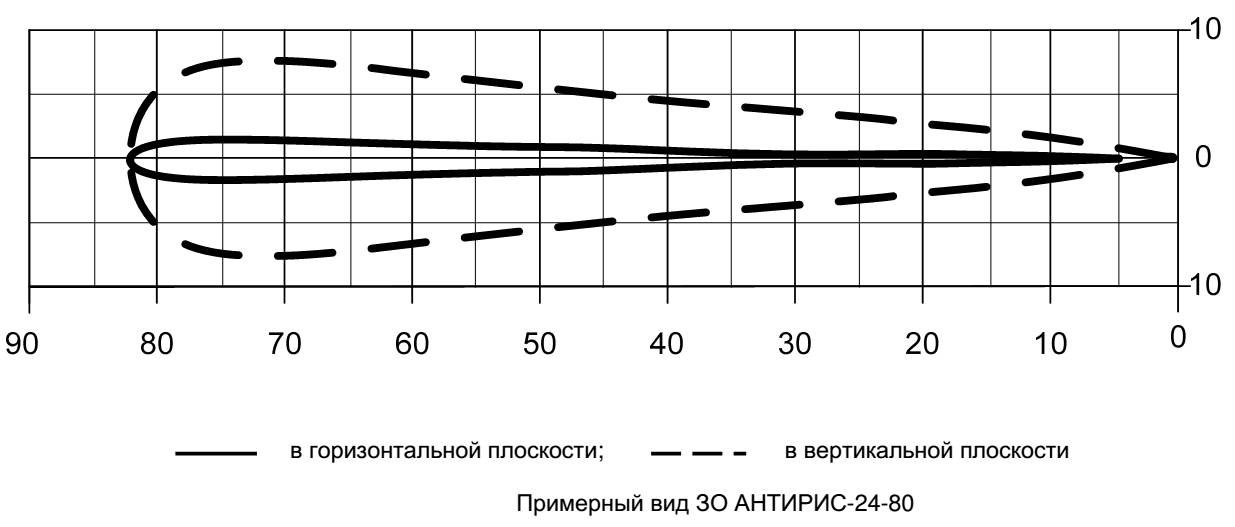

Зона обнаружения АНТИРИС-24-80

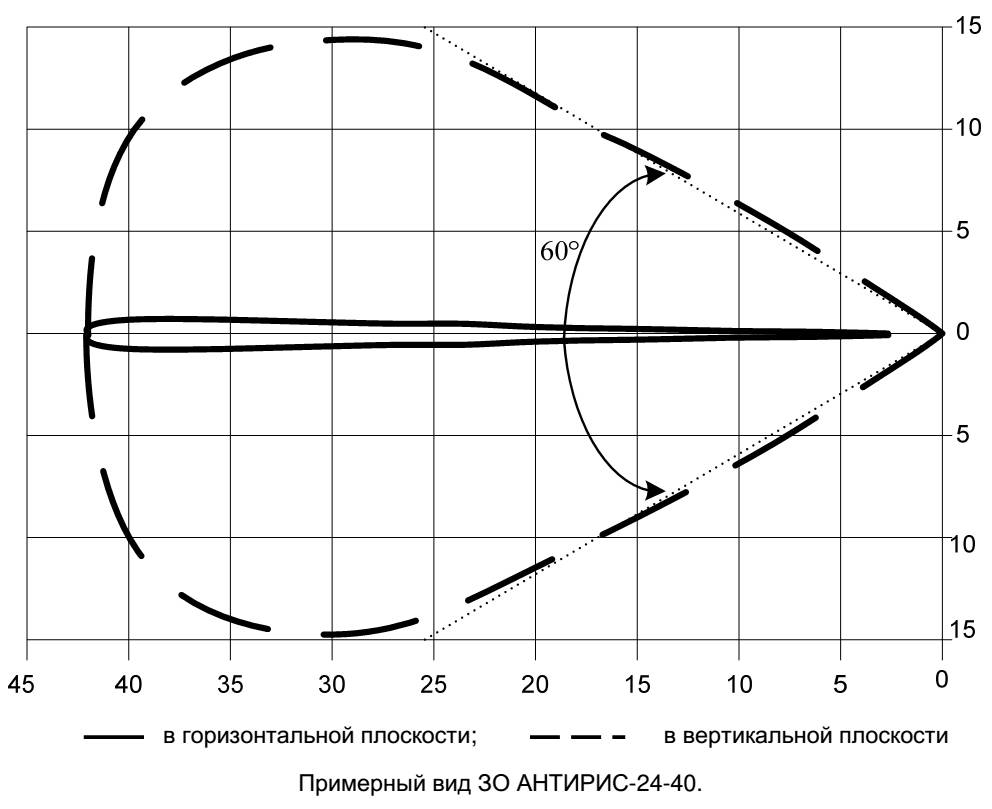

Зона обнаружения АНТИРИС-24-40

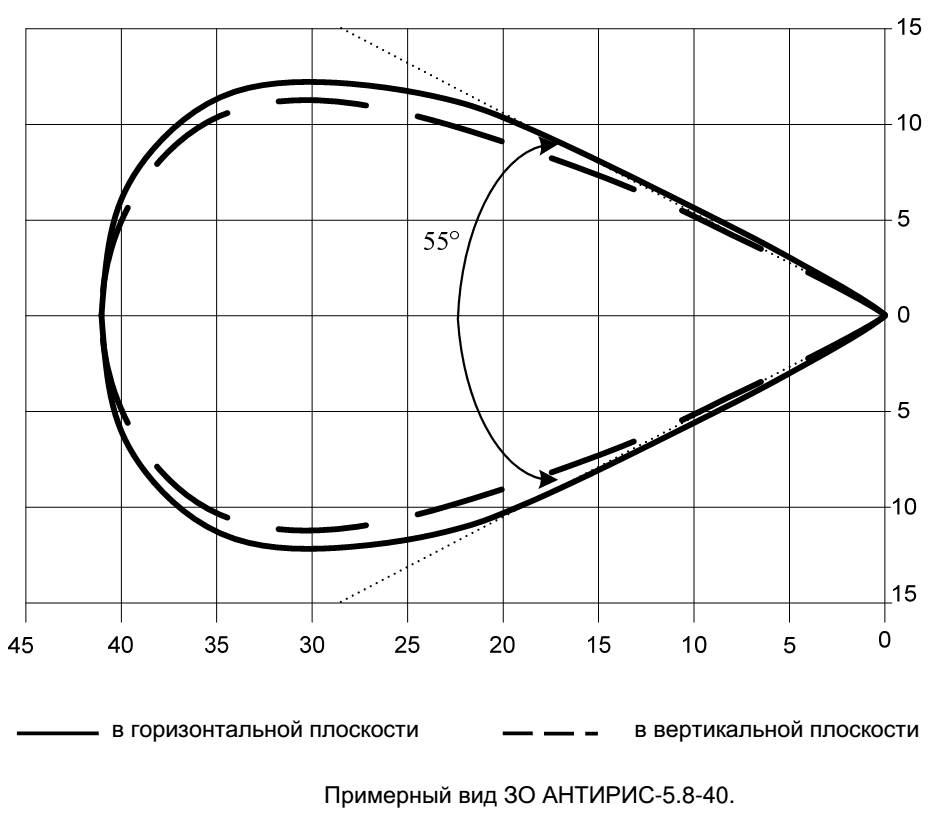

Зона обнаружения АНТИРИС-5.8-40

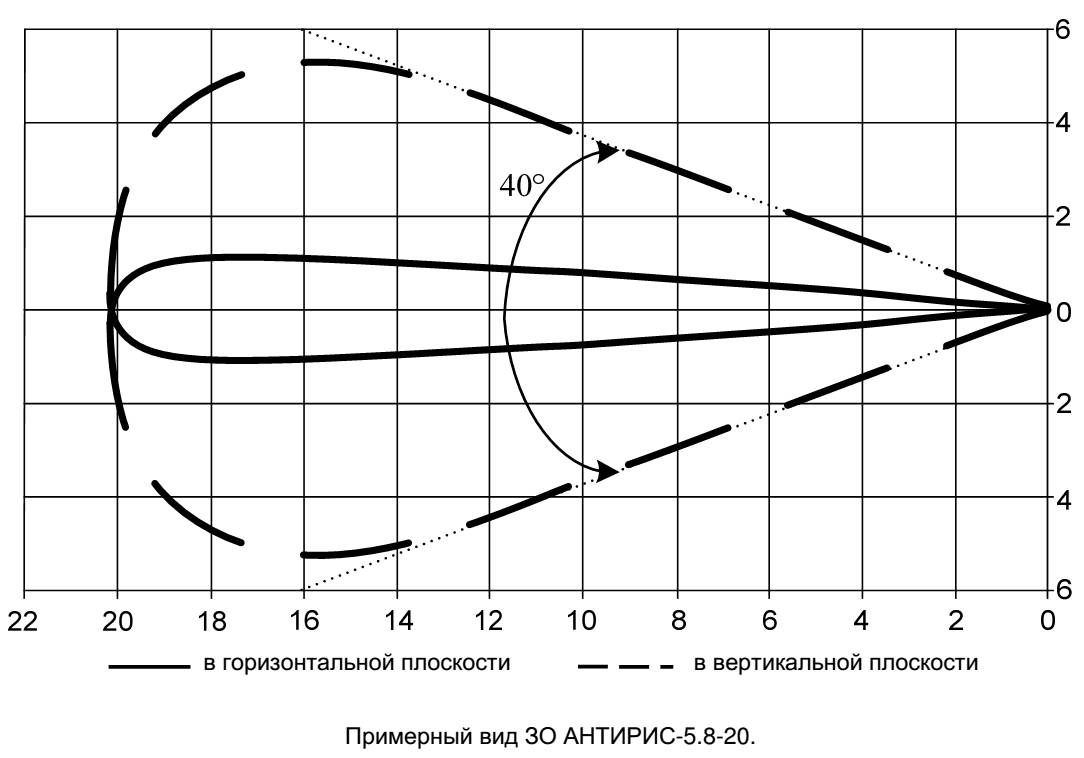

Зона обнаружения АНТИРИС-5.8-20

Извещатели устойчивы к помехам, в том числе:

• высоте травяного покрова до 0,2 м, до 0,3 м для извещателя АНТИРИС-5.8-20;
• автотранспорта перпендикулярно оси ЗО на расстоянии, превышающем установленную дальность действия на 10 м для АНТИРИС-24-80, на 5 м – для АНТИРИС-24-40 и АНТИРИС-5.8-40, 2,5 м – для АНТИРИС-5.8-20.

Ток потребления при напряжении питания 24 В для вариантов исполнения не превышает:

• «Коммерческое» и «Индустриальное» - 45 мА;
• «Арктическое» - 100 мА;
• «Взрывозащищенное» - 150 мА.

Модификации:

Варианты комлектации:

Возможна комбинация вариантов комплектации.
