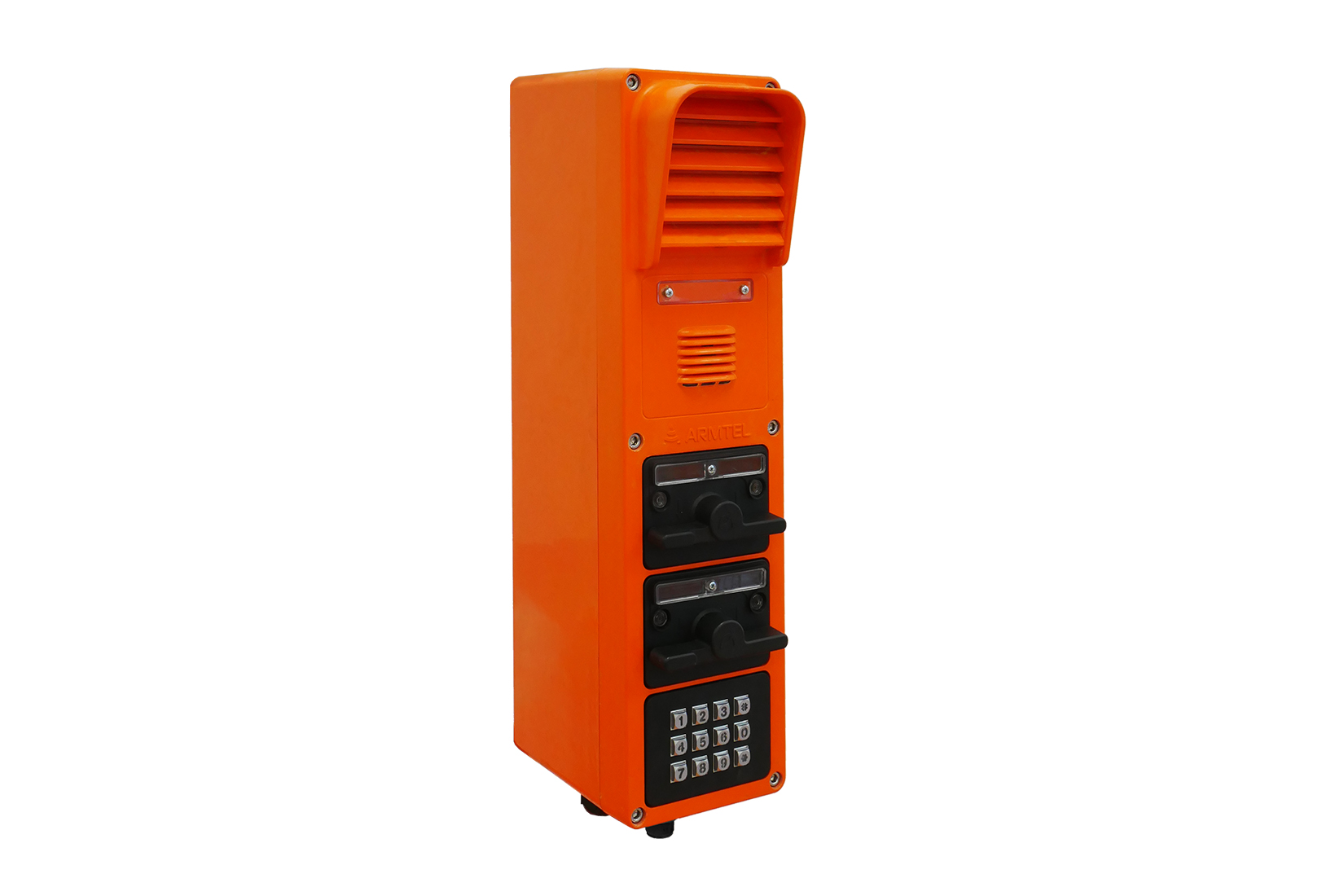

Устройство переговорное взрывозащищенное DWEx-IP2
Связаться с нами
Устройство переговорное взрывозащищенное DWEx-IP2 является аппаратурой абонента системы громкоговорящей оперативно-технологической связи и громкого, а также экстренного оповещения и предназначено для использования в составе систем связи IPN и ArmtelICS на промышленных предприятиях и транспорте.
Описание
Устройство переговорное взрывозащищенное DWEx-IP2 предназначено для использования в потенциально взрывоопасной пылевой и газовой среде, кроме шахт и их наземных строений, опасных по рудному газу в соответствии с маркировкой взрывозащиты «1Ex d e ib IIC T4 Gb» и «Ex tb IIIC T 135°C Db» [ГОСТ 31610.0-2014 (IEC 60079-0:2011), ПУЭ] и «II 2 G Ex db eb Ib IIC T4 Gb» и «II 2 D Ex tb IIIC T135°C Db IP66» (EN 60079-0:2012).
DWEx-IP2 имеет уровень взрывозащиты «взрывобезопасное электрооборудование», обеспечиваемый защитой вида «взрывонепроницаемые оболочки (d)», защитой вида «повышенная защита вида (е)», защитой вида «искробезопасная электрическая цепь» уровня «ib» и защитой вида «оборудование с защитой от воспламенения пыли оболочками «t».
DWEx-IP2 содержит встроенное программное обеспечение, а также записанные в память данные конфигурации, что позволяет ему связываться с другими абонентами цифровой системы связи напрямую, осуществлять обработку приоритетных соединений, управление режимами связи и индикации. Для обеспечения связи используется IP-сеть, построенная с использованием стандартного сетевого оборудования.
Область применения DWEx-IP2 – взрывоопасные зоны помещений и наружных установок согласно маркировкам взрывозащиты, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», Директивы ATEX 2014/34/EU, ГОСТ IEC 60079-14-2011, главы 7.3 «Правил устройств электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.
Технические характеристики
|
Параметр |
Значение |
||
|
Номинальное напряжение внешнего питания, В |
48* |
||
|
Диапазон допустимых значений напряжения питания, В** |
от 37 до 57* |
||
|
Соответствие классу РоЕ |
IEEE 802.3af Class 0 |
||
|
Защита от переплюсовки |
есть |
||
|
Максимальный потребляемый ток, не более, А |
0,35* |
||
|
Максимальная потребляемая мощность, не более, Вт |
12,95* |
||
|
Номинальное напряжение внешнего питания усилителя 25 Вт, В |
48* |
||
|
Максимальный потребляемый усилителем 25 Вт ток от внешнего источника питания, не более, А |
1,3* |
||
|
Максимальная электрическая мощность усилителя 25 Вт, не менее, Вт |
25* |
||
|
Максимальная коммутируемая мощность встроенного реле (в диапазоне напряжений питания DWEX-IP2), Вт, не более |
60* |
||
|
Полоса пропускания НЧ сигнала (по уровню -3 дБ), Гц |
от 300 до 14000 |
||
|
Уровень звукового давления на максимальной громкости, SPL на расстоянии 1,0/0,5/0,3 м, не менее, дБ |
96/104/109 |
||
|
Максимальная электрическая мощность усилителя встроенного громкоговорителя, не менее, Вт |
0,75 |
||
|
Количество программируемых прямых связей / функций |
до 24 |
||
|
Суммарная длительность записанных в память устройства звуковых фрагментов, не менее, мин |
1500 |
||
|
Интерфейсы связи |
IEEE 802.3u (lOOBaseT), IEEE 802.3i (lOBaseT) ADSL, ADSL2, ADSL2+ ITU-T G.992.1...992.5 |
||
|
Протоколы связи |
Armtel-IP, SIP, SNMP |
||
|
Формат звуковых данных (кодек): |
|||
|
- по протоколу SIP |
G.711A (А-Law), G.711U (p-Law), G.722.1 |
||
|
- по протоколу Armtel-IP |
Armtel-IP |
||
|
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0) |
«1Ех d е ib ПС Т4 Gb»; |
||
|
Маркировка взрывозащиты по EN 60079-0:2012 |
«II 2 G Ex db eb Ib ПС T4 Gb»; |
||
|
Класс электробезопасности по ГОСТ IEC 62368-1-2014 |
II |
||
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ2 |
||
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) |
IP66 |
||
|
Диапазон рабочих температур окружающей среды, °C |
от -55 до +55 |
||
|
Относительная влажность окружающей среды при +25 °C, % |
до 100 |
||
|
Габаритные размеры (исполнения без телефонной трубки), не более, мм |
522x130x205 |
||
|
Габаритные размеры (исполнения с телефонной трубкой), не более, мм |
540x130x225 |
||
|
Масса (в зависимости от исполнения), кг, не более |
9,55 |
||
* Напряжение питания – постоянное. Для исполнений с усилителем 25Вт питание усилителя осуществляется по отдельной линии 48 В.
** Напряжение запуска (старта): 41 В.
