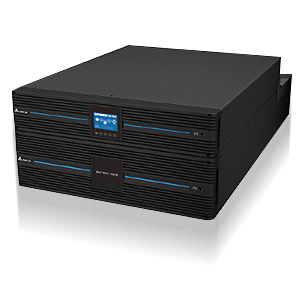

Delta Серия RT 5/6/8/10/15/20 кВА

Введение

Комплексное решение для надежного электроснабжения, отличающееся высокой готовностью и производительностью

ИБП серии Amplon RT 5–20 кВА является источником бесперебойного питания с двойным преобразованием. Он имеет лучшую в своем классе конструкцию, заключенную в компактный корпус размера 2U, высокую плотность мощности, КПД системы и универсальную конфигурацию, что делает возможным удовлетворение потребностей заказчиков. Единичный коэффициент выходной мощности обеспечивает максимальную мощность для более важных нагрузок при исключительном снижении потребления электроэнергии за счет преобразователя переменного напряжения в переменное с КПД до 96,5 % и 99 % в режиме ECO. Кроме того, ИБП серии RT 5–20 кВА является первым на рынке устройством, которое поддерживает стандартные литий-ионные внешние батарейные модули, обеспечивающие более высокую плотность мощности и надежность. Наряду с большой емкостью (до четырех параллельных блоков), ИБП новой серии является идеальным малым источником питания для критически важных сфер, таких как серверы, центры обработки данных, телекоммуникации и производство.



Применения

Серия RT 5/6/8/10/15/20 кВA (листовка) - 403,73 Kb

Серия RT 5/6/8/10 кВA - новый (Руководства) - 3078,97 Kb

Серия RT 5/6/8/10 кВA - новый (Руководство) - S-version c АКБ и БРП - 3397,56 Kb

Серия RT 15/20 кВA - новый (Руководства) - 6579,85 Kb

Серия RT 10/15/20 кВA - новый - Блок сервисного байпаса для одиночного ИБП (Руководства) - 2144,67 Kb

Серия RT 10/15/20 кВA - новый - блок распределения питания для одного/параллельных ИБП (Руководства) - 2908,18 Kb

Серия RT 5/6/8/10/15/20 кВA - новый - Литий-ионный батарейный блок (Руководства) - 1410,27 Kb

Серия RT 5/6/8/10 кВA - новый - Внешний батарейный блок (Краткое руководство по установке и эксплуатации) - 1748,18 Kb

Серия RT 5/6/8/10 кВA - новый - Однофазный блок сервисного байпаса (Краткое руководство по установке и эксплуатации) - 1206,16 Kb

Особенности

Надежность и универсальность

• Схема полноценного двойного преобразования и нулевое время переключения в батарейный режим обеспечивают непрерывную защиту.
• Широкий диапазон входных напряжений позволяет ИБП работать в жестких условиях нестабильного электроснабжения и одновременно увеличивает срок службы батарей.
• Функция пуска от источника переменного тока делает возможным включение ИБП без подключения к батарее.
• При отключении питания программируемый модуль отключает некритические нагрузки и резервирует больше энергии батареи для важных нагрузок.

Эффективность и надежность

• Единичный коэффициент выходной мощности гарантирует отсутствие снижения номинальной мощности при нагрузках и обеспечивает постоянную 100 %-ю мощность.
• Наибольший в своем классе КПД преобразования переменного напряжения в переменное до 96,5 % и до 99 % в ECO- режиме сокращает затраты на электроэнергию.
• Автоматическое регулирование скорости вращения вентилятора максимизирует эффективность системы и значительно снижает уровень шума, а также продлевает срок службы батарей.
• Система обнаружения неисправности вентилятора отправляет ранние предупреждения, облегчая профилактическое обслуживание ИБП

Простота управления

• Интеллектуальная система управления работой батарей максимально увеличивает их работоспособность и срок службы. Контроль состояния батарей и своевременное обнаружение признаков их старения для предупредительного технического обслуживания, а также трехэтапный механизм зарядки, предотвращающий постоянную зарядку батарей, что продлевает их срок службы.
• Удобный графический ЖК-дисплей с многоязычным интерфейсом поднимает комфорт местного управления на непревзойденный уровень.
  Поддержка различных интерфейсов связи (слот для мини-карт, порты USB, RS-232, RS-485, REPO/ROO и др.) для удаленного управления и встроенные сухие контакты позволяет осуществлять текущий контроль рабочих режимов системы и получать уведомления.
• Программное обеспечение ShutdownAgent и InfraSuite Device Manager, предназначенное для управления ИБП, обеспечивает отслеживание состояния ИБП и защиту критически важных устройств.
• Возможность параллельного подключения до 4 блоков обеспечивает резервирование и расширение нагрузки (для 5–10 кВА).
• Батареи с поддержкой горячей замены гарантируют непрерывную работу ИБП.
• Подключение свинцово-кислотного и литий-ионного внешних батарейных блоков обеспечивает масштабирование системы.

---

• Возможность изменять количество батарей позволяет оптимизировать инвестиции. Когда одна из батарей выходит из строя, можно извлечь только ее, не заменяя всю батарейную цепочку, что снижает трудозатраты и расходы на техническое обслуживание.
• По дополнительному заказу поставляются блок распределения питания (БРП) и переключатель на байпас для технического обслуживания, что облегчает замену ИБП и настройку.
• Для упрощения распределения выходного питания и мониторинга питания в стандартные серверные стойки может быть встроена панель дистанционного управления мощностью (rRPP).
• Поддержка батарей общей конфигурации в параллельном режиме работы ИБП RT 15/20 кВА позволяет уменьшить монтажное пространство и сократить дополнительные затраты на батареи.


Технические характеристики

• Модель: RT-5K / RT-6K / RT-8K / RT-10K / RT-10K3P / RT-15K3P / RT-20K3P

Номинальная мощность

• RT-5K: 5 кВА / 5 кВт
• RT-6K: 6 кВА / 6 кВт
• RT-8K: 8 кВА / 8 кВт
• RT-10K/10K3P: 10 кВА / 10 кВт
• RT-15K3P: 15 кВА / 15 кВт
• RT-20K3P: 20 кВА / 20 кВт

Вход

• Диапазон напряжений: RT-5/6/8/10K: 100–280 В пер. тока (одна фаза, 2 провода + земля)
  100–175 В пер. тока с линейным снижением хар-к 50–100 %
  RT-10/15/20K3P: 138–485 В пер. тока (три фазы, 4 провода + земля)
  138–305 В пер. тока с линейным снижением хар-к 40–100 %
• Частота: 40-70 Гц
• Коэффициент мощности: Более 0,99 (при полной нагрузке)
• Коэффициент нелинейных искажений тока (iTHD): Менее 3 %
• Входное соединение: RT-5/6/8/10K:Входная клемма x 1
  RT-10/15/20K3P:Входная клемма x 1, входная клемма байпаса x 1

Выход

• Коэффициент мощности: Единица
• Напряжение: RT-5/6/8/10K:200/208/220/230/240 В пер. тока (одна фаза)
  RT-10/15/20K3P380/400/415 В пер. тока (три фазы) или
  220/230/240 В пер. тока (одна фаза)
• Частота: 50/60 Гц ± 0,05 Гц
• Коэффициент нелинейных искажений напряжения: Не более 2 % (линейная нагрузка)
• Перегрузочная способность: RT-5/6/8/10K: Не более 105 % постоянно
  106–125 %: 5мин,
  126–150 %: 1 мин,
  более 150 %: 500 мс
  RT-10/15/20K3P: Не более 105 % постоянно,
  106–125 %: 2 мин,
  126~150 %: 30 с
  более 150 %: 200 мс

Розетка

• Стандартная модель: ​​​​​​RT-5/6K: C13 x 6, C19 x 2, клемма x 1, Блок нагрузок: C19 x 1
  RT-8/10K: C13 x 6, C19 x 4, клемма x 1, Блок нагрузок: C19 x 1
• Модель с увеличенным временем работы от батареи: RT-5/6/8/10K: Клеммный блок x 1, блок нагрузок: Клеммный блок x 1
  Три фазы
  RT-10/15/20K3PКлеммный блок x 1

КПД

• Преобразование переменного тока в переменный: ​​​​​​RT-5/6/8/10K: до 95,5 %
  RT-10K3P: До 96 %
  RT-15/20K3P: до 96,5 %
• Энергосберегающий режим (ЕСО): ​​​​​​​​​​​RT-5/6/8/10K: до 99 %
  RT-10/15/20K3P: 99 %

Напряжение батареи

• Стандартная модель: ​​​​​​​​​​​​​​​​​​​RT-5/6K: 192 В пост. тока
  RT-8/10K: 240 В пост. тока
• Модель с увеличенным временем работы от батареи ​​​​​​​​​​​​​​​​​RT-5/6/8/10K: 144 В пост. тока*, 192–264 В пост. тока

• ​​​​​Три фазы ​​​​​​​​​​​​​​​​RT-10K3P: 144 В пост. тока*, 192–264 В пост. тока
  RT-15/20K3P: ±144 В пост. тока*, ±192–264 В пост. тока

Зарядный ток

• RT-5/6K: до 8 A
• RT-8/10K: до 6 A

Характерное время работы от батареи

• Стандартная модель - 75 % нагрузки: RT-5K: 7,5 мин
  RT-6: 5,5 мин
  RT-8K: 9 мин
  RT-10K: 8 мин
• Стандартная модель - 100 % нагрузки: RT-5K: 5 мин RT-6K: 3 мин RT-8K: 5 мин RT-10K: 3,5 мин
• Модель с увеличенным временем работы от батареи: В зависимости от конфигурации, необходимой заказчику
• Три фазы (RT-10/15/20K3P): В зависимости от конфигурации, необходимой заказчику.

Уровень шума

• Уровень шума: RT-5/6K: 48 дБ
  RT-8/10K/10K3P: 50 дБ
  RT-15/20K3P: 54 дБ

Дисплей

• Дисплей: ​​​​​​​​​​​​​Графический ЖК-дисплей с многоязычным интерфейсом

Интерфейсы связи

• Интерфейсы связи: ​​​​​​Слот для мини-карт x 1, параллельный порт** x 2, порт USB x 1, порт RS232*** x 1, порт RS485 x 1, порт REPO/ROO x 1, сухой контакт x 4

Соответствие стандартам

• Соответствие стандартам: CE, UL/cUL, RCM, TISI, EAC, BIS, KC, BSMI

Условия эксплуатации

• Рабочая температура: 0~55°C****
• Относительная влажность: 5–95 % (без конденсации)

Габариты (Ш × Г × В)

• Стандартная модель: RT-5/6K: 440 x 665 x 176 мм
  RT-8/10K: 440 x 750 x 218 мм
• Модель с увеличенным временем работы от батареи: В зависимости от конфигурации, необходимой заказчику

Масса

• Стандартная модель: RT-5/6K: 54 кг
  RT-8/10K: 85,5 кг
• Модель с увеличенным временем работы от батареи: RT-5/6K: 10,9 кг
  RT-8/10K: 15,2 кг
• Три фазы (RT-10/15/20K3P): В зависимости от конфигурации, необходимой заказчику

* Снижение номинальной нагрузки до 70 %. ** Применимо только к ИБП RT 5–10 кВА с увеличенным временем работы от батарей и к трехфазным ИБП RT 10/15/20 кВА.
*** Неприменимо к трехфазным ИБП RT 10/15/20 кВА.
**** При рабочей температуре 40–55 °С мощность ИБП снижается до 75 %.

Любые технические характеристики могут быть изменены без предварительного уведомления.
