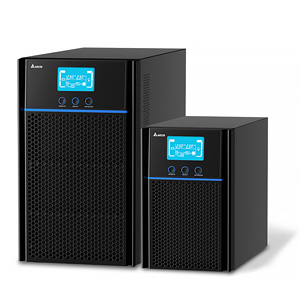

Delta Серия N Gen3 1/2/3 кВА

Введение

Маленький и надежный защитник от отключения питания для критически важных офисных и бытовых устройств

Серия Amplon N Gen3 1-3 кВА представляет собой онлайн-систему бесперебойного питания (ИБП) с двойным преобразованием и лучшей в своем классе компактной конструкцией башенного типа. Она обеспечивает подачу чистого синусоидального электропитания для IT и другого чувствительного оборудования, предотвращая прерывание работы, потерю данных и повреждение оборудования в результате кратковременных падений или скачков напряжения, гармонических искажений и других сбоев электропитания.



Применения

Серия N Gen3 1/2/3 кВА (листовка) - 1353,65 Kb

Серия N Gen3 1/2/3 кВА (Руководства) - 5550,18 Kb

Особенности

Высокая надежность

• Выходной коэффициент мощности 0,9 гарантирует подачу большей мощности на критически важные потребители
• Настоящая топология онлайн с двойным преобразованием и нулевым временем перехода в аккумуляторный режим
• Совместимость с генератором обеспечивает бесперебойную подачу чистого синусоидального электропитания на потребители при длительном отключении электроэнергии

Экологичность благодаря низкой общей стоимости владения

• Возможность работы в неблагоприятных электромагнитных средах благодаря широкому диапазону входных напряжений, позволяющему минимизировать использование аккумуляторной батареи
• Превосходные показатели допустимой перегрузки позволяют работать в условиях перегрузки в течение определенного периода времени
• КПД преобразования AC-AC до 90% и эффективность работы в экономичном режиме до 95% для улучшенной экономии электроэнергии

Простое управление

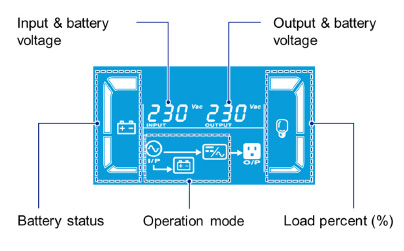

• Интуитивно понятный ЖК-дисплей предоставляет информацию о состоянии ИБП и дает возможность локальной настройки
• Поддержка большого количества интерфейсов связи, включая порт USB, порт RS-232 и слот для мини-карты (опциональные слоты для мини-карты SNMP, мини-карты Modbus и мини-карты релейного ввода-вывода) для дистанционного мониторинга и настройки
• Функция самотестирования аккумуляторной батареи позволяет на ранней стадии определять необходимость замены батарей

Технические характеристики

• Модель: NX-1K / NX-2K / NX-3K

Принцип работы

• Онлайн-ИБП с двойным преобразованием

Номинальная мощность

• N-1K: 1 кВА / 0,9 кВт
• N-2K: 2 кВА / 1,8 кВт
• N-3K: 3 кВА / 2,7 кВт

Вход

• Номинальное напряжение: 220/ 230 В перем. тока, 1-фазн., 2-проводн. (1 ф+защ. заземл.)
• Диапазон напряжения: 160~285 В перем. тока (полная нагрузка) / 120~160 В перем. тока (снижение мощности до 60~80%)
• Частота: 40-70 Гц
• Коэффициент мощности: > 0,99 (полная нагрузка)
• Подключение: NX-1/2KIEC C14 / NX-3KIEC C20

Выход

• Номинальное напряжение: 208(1)/ 220/ 230/ 240 В перем. тока
• Пределы регулирования напряжения: ±1%
• Частота: 50/60 ± 3 Гц
• Общий коэффициент гармонических искажений (THDv): ≤ 3% (линейная нагрузка)
• Коэффициент мощности: 0,9
• Подключение: NX-1/2KIEC C13 x4 / NX-3KIEC C13 x4 + клемма
• Перегрузочная способность: ≤ 105%: непрерывная работа / 106~110%: 10 мин / 111~130%: 30 с / 131~150%: 3 с / > 150%: немедленно
• Коэффициент амплитуды тока: 3:1

КПД

• Рабочий режим: До 90%
• Экономичный режим: До 95%

Аккумуляторная батарея

• Тип батареи: VRLA
• Номинальное напряжение: NX-1K:24 В пост. тока
  NX-2K:48 В пост. тока
  NX-3K:72 В пост. тока
• Количество: NX-1K:2 шт.
  NX-2K:4 шт.
  NX-3K:6 шт.
• Время автономной работы 100% нагрузка: NX-1K:3,1 мин
  NX-2K:3,3 мин
  NX-3K:3,6 мин
• Время автономной работы 70% нагрузка: NX-1K:6,1 мин
  NX-2K:6,5 мин
  NX-3K:6,9 мин
• Ток зарядки: 1 A

Интерфейс связи

• Дисплей: Сенсорный ЖК-дисплей со светодиодными индикаторами
• Порт: USB, RS-232, слот для мини-карты (опциональные слоты для мини-карты SNMP, мини-карты Modbus и мини-карты релейного ввода-вывода)
• Звуковой сигнал тревоги: Аккумуляторный режим, батарея разряжена, перегрузка, неисправность, режим байпаса

Физические характеристики

• Размеры (Ш x Г x В): NX-1K:145 x 282 x 220 мм
  NX-2K:145 x 492 x 220 мм
  NX-3K:190 x 421 x 318 мм
• Масса нетто: NX-1K:9,2 кг
  NX-2K:16,8 кг
  NX-3K:27 кг
• Размеры упаковки (Ш x Г x В): NX-1K:230 x 360 x 325 мм
  NX-2K:230 x 590 x 355 мм
  NX-3K:320 x 560 x 460 мм
• Вес с упаковкой: NX-1K:10,3 кг
  NX-2K:18,6 кг
  NX-3K:28,4 кг

Окружающая среда

• Рабочая температура: 0~50 °C (40~50 °C, снижение мощности до 70% нагрузки)
• Влажность: 20~90% (без конденсации влаги)
• Уровень шума(2): < 45 дБА
• Высота: 0–4000 м (снижение мощности 1%/100 м на высоте 1000–4000 м)
• Температура хранения: От -20 до +50 °C
• Защита от проникновения: IP20
