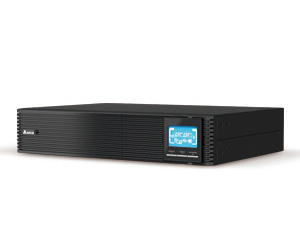

Delta Серия RT Gen3, однофазные, 1/2/3 кВА

Введение

Защитите свои преимущества с помощью интеллектуального и экономичного решения по электропитанию

ИБП Delta серии Amplon RT – это надежный онлайн ИБП размером 2U с двойным преобразованием, обеспечивающий надежную защиту электропитания благодаря изменяемой стоечной или башенной конфигурации. Благодаря чистой выходной мощности в виде чистой синусоидальной волны RT Gen3 помогает решать широкий спектр различных задач, от отключения электроэнергии до уменьшения гармонических искажений. Будьте уверены, что ваше устройство всегда защищено, при помощи RT Gen3!

Применения

Серия RT Gen3 1/2/3 кВА (листовка) - Модель Standard Runtime - 977,02 Kb

Серия RT Gen3 1/2/3 кВА (листовка) - Модель Extended Runtime - 990,77 Kb

Серия RT Gen3 1/2/3 кВА (Руководства) - 11707,89 Kb



Особенности

Высокая надежность

• Настоящая топология онлайн с двойным преобразованием и нулевым временем перехода в аккумуляторный режим
• Работает при температуре до 50℃, что позволяет адаптировать систему к различным условиям
• Превосходные показатели допустимой перегрузки позволяют работать в условиях перегрузки в течение определенного периода времени

Экологичность благодаря низкой общей стоимости владения

• Выходной коэффициент мощности 0,9 гарантирует подачу большей мощности на потребители
• Эффективность работы в режиме онлайн до 90% и в экономичном режиме до 95% способствует значительной экономии электроэнергии
• Возможность работы в неблагоприятных электромагнитных средах благодаря широкому диапазону входных напряжений, позволяющему минимизировать использование аккумуляторной батареи

Простое управление

• Изменяемая конфигурация стоечного или башенного типа с поворотным ЖК-экраном
• ЖК-дисплей и интуитивно понятный интерфейс обеспечивают простой контроль и настройку
• Интеллектуальные возможности подключения управляющего программного обеспечения через RS-232, слот для мини-карты или порт USB для дистанционного мониторинга и настройки

Технические характеристики

• Модель: RT-1K / RT-2K / RT-3K

Принцип работы

• Принцип работы: Онлайн ИБП с двойным преобразованием

Мощность

• RT-1K: 1 кВА / 0,9 кВт
• RT-2K: 2 кВА / 1,8 кВт
• RT-3K: 3 кВА / 2,7 кВт

Вход

• Номинальное напряжение: 208*/ 220/ 230/ 240 В перем. тока
• Диапазон напряжения: 180-280 перем. тока (полная нагрузка), 120-300 В перем. тока (нагрузка 50%)
• Частота: 40-70 Гц
• Коэффициент мощности: ≥ 0,99 (полная нагрузка)
• Подключение: RT-1/2K:IEC C14
  RT-3K:IEC C20

Выход

• Номинальное напряжение: 208*/ 220/ 230/ 240 В перем. тока
• Пределы регулирования напряжения: ±1%
• Частота: 50/60 Гц ± 0,5%
• Общий коэффициент гармонических искажений (THDv): < 3% (линейная нагрузка)
• Коэффициент мощности: 0,9
• Подключение: RT-1K: IEC C13 x4
  RT-2/3K: IEC C13 x4, IEC C19 x1
• Перегрузочная способность:< 105-110%: 10 минут, 110-130%: 30 cекунд, 130-150%: 3 cекунды
• Коэффициент амплитуды тока: ​​​​​​3:1

КПД

• Рабочий режим: ​​​​​​​RT-1/2K: 88%
  RT-3K: 90%
• Экономичный режим: ​​​​​​RT-1K: 93%
  RT-2K: 94%
  RT-3K: 95%

Аккумуляторная Батарея - Модель со стандартным временем автономии

• Тип аккумуляторной батареи: ​​​​​​​​​​​​​VRLA, встроенная аккумуляторная батарея
• Номинальное напряжение: ​​​​​​​​​​​​RT-1K: 24 В пост. тока
  RT-2K: 48 В пост. тока
  RT-3K: 72 В пост. тока
• Количество: RT-1K: 2 шт.
  RT-2K: 4 шт.
  RT-3K: 6 шт.
• Время зарядки: ​​​​​​4 часа до 90%
• Ток зарядки: ​​​​​1 A

Аккумуляторная Батарея - Модель Extended Runtime

• Тип аккумуляторной батареи: VRLA, внешний аккумуляторный модуль (опционально)
• Номинальное напряжение: RT-1K: 36 В пост. тока
  RT-2/3K: 72 В пост. тока
• Количество: RT-1K: 3 шт.
  RT-2/3K: 6 шт.
• Параллельное включение: До 4 EBC
• Ток зарядки: 1/ 2/ 4/ 6 A (настраиваемый)

Интерфейс Связи

• Дисплей: ​​​​​​​ЖК-дисплей со светодиодными индикаторами
• Порт: USB, RS-232, слот для мини-карты (опциональные слоты для мини-карты SNMP, мини-карты Modbus и мини-карты релейного ввода-вывода)

Физические характеристики

• Размеры (Ш х Г х В): ​​​​​​​RT-1K:438 x 310 x 86 мм
  RT-2K:438 x 410 x 86 мм
  RT-3K Модель Стандартное время работы: 438 x 630 x 86 мм
  Модель Extended Runtime: 438 x 460 x 86 мм
• Масса нетто: RT-1K Модель Стандартное время работы: 10,6 кг
  Модель Extended Runtime: 5,7 кг
  RT-2KМодель Стандартное время работы: 17,9 кг
  Модель Extended Runtime: 8,4 кг
  RT-3KМодель Стандартное время работы: 26,6 кг
  Модель Extended Runtime: 8,9 кг
• Размеры упаковки (Ш x Г x В): RT-1K:600 x 500 x 240 мм
  RT-2K:565 x 700 x 240 мм
  RT-3K Модель Стандартное время работы: 600 x 760 x 240 мм
  Модель Extended Runtime: 545 x 760 x 240 мм
• Масса упаковки: RT-1K Модель Стандартное время работы: 13,9 кг
  Модель Extended Runtime: 9,4 кг
  RT-2K Модель Стандартное время работы: 22 кг
  Модель Extended Runtime: 12,8 кг
  RT-3KМодель Стандартное время работы: 31,5 кг
  Модель Extended Runtime: 13,3 кг

Окружающая Среда

• Рабочая температура: 0–50 °C (40–50 °C, снижение мощности до 70% нагрузки)
• Влажность: ​​​​​10-90% (без конденсации)
• Уровень шума: ​​​​≤ 50 дБА
• Высота: 0–3000 м (снижение мощности 1%/100м на высоте 2000–3000 м)
• Температура хранения: От -20 до +50 °C
• Защита от проникновения: IP20

Соответствие Стандартам

• Безопасность: CE, UKCA
• EMC: ​​​​IEC 62040-2
• Устойчивое развитие: ​​​RoHS, REACH

* Снижение мощности до 70% нагрузки
Характеристики могут быть изменены без предварительного уведомления.
