ZANDZ ZZ-200-001 Комплект молниезащиты для частного дома с дымоходной трубой (стандартный)

Готовый комплект молниезащиты ZANDZ ZZ-200-001 для частного дома с дымоходной трубой - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.

Характеристики защищаемого объекта:

• Тип крыши: двускатная (без эркеров), с наличием дымоходной трубы
• Высота стен: до 7 м
• Высота в коньке: 9 - 10 м
• Размеры дома: не более 8х10 м (ДхШ)
• Высота дымохода: выше конька не менее 1 м
• Ширина стены дымохода: не менее 1 м (хотя бы с одной стороны)
• Материал кровли: черепица натуральная (керамическая, полимерпесчаная, цементно-песчаная), металлочерепица, шифер, металлические кровли (при толщине не менее 0,5 мм - профилированный настил, фальцевая кровля), сланцевая кровля

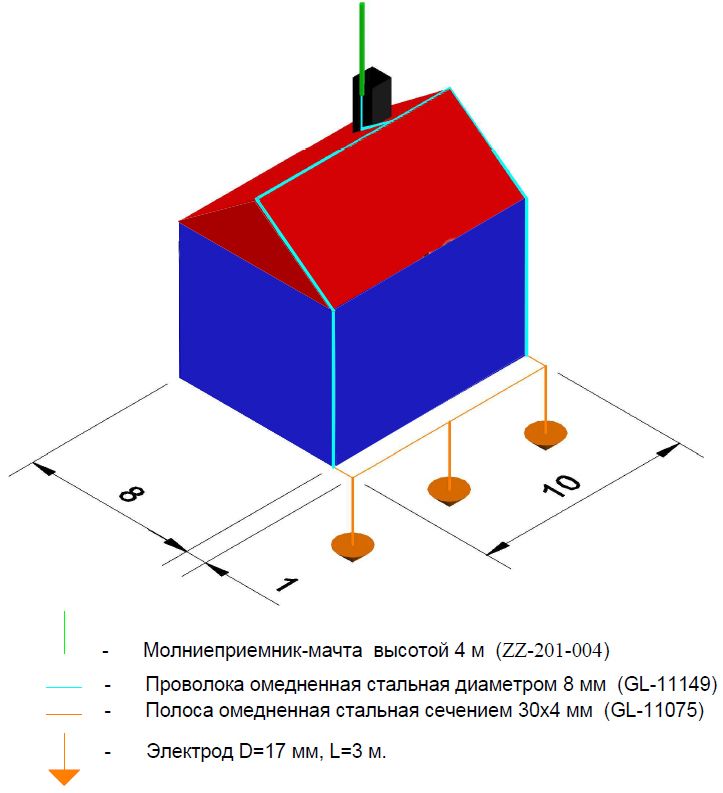

Рисунок 1 - Расположение оборудования

Техническое описание системы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

1. Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и
   РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
2. Молниезащита выполнена при помощи молниеприемника-мачты ZZ-201-004, который крепится на держателе ZZ-203-002 к дымоходной трубе (расстояние между лапами 0,5 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001.
3. Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
4. Установка токоотводов осуществляется при помощи зажима GL-11564A – по коньку, GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.
5. Для соединения токоотводов по длине и в узлах соединения используется универсальный зажим GL-11551A.
6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
7. В качестве заземляющего устройства используются 3 вертикальных электрода длиной 3 м объединенных заземляющим проводником - проволокой стальной омедненной D=10 мм (GL-11150). Расстояние от заземлителей до объекта не менее 1 м.
8. Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
9. Подробная инструкция по монтажу включена в комплект поставки.

Состав комплекта
