Конвенциональная цифровая система радиосвязи IP Site Connect стандарта DMR является специализированным вариантом построения конвенциональной цифровой сети радиосвязи с использованием ретрансляторов и абонентского оборудования MOTOTRBO. IP Site Connect предоставляет пользователям выбор для создания радиосетей в которых невысокие затраты на создание базовой инфраструктуры сочетаются с возможностью использовать преимущества стандарта DMR на большой территории.

Для передачи голоса и данных в сети IP Site Connect используется технологии пакетной коммутации IP, что упрощает подключение базового оборудования к каналам TCP/IP, и позволяет быстро интегрировать радиосеть в существующие системы локальной и глобальной передачи информации. Модульная архитектура инфраструктуры и соединение ретрансляторов по каналам передачи IP позволяет начать строительство сети IP Site Connect с одной базовой станции (БС), наращивая количество БС и охват радиосвязью по мере необходимости.

Гибкая топология в сочетании с модульностью в архитектуре делает IP Site Connect стандарта DMR выгодным решением для систем обслуживающих относительно небольшое количество абонентов, нуждающихся в стабильной и качественной радиосвязи покрывающей большие расстояния в пределах одного или даже нескольких соседних регионов. В режиме IP Site Connect защищенный голосовой трафик передается между базовыми станциями (ретрансляторами) без изменений, что гарантирует сохранение конфиденциальности радиопереговоров по всей радиосети.

Технология

IP Site Connect является оригинальной разработкой от компании Motorola, базирующейся на стандарте DMR (Digital Mobile Radio). Абонентское оборудование MOTOTRBO при работе в сети IP Site Connect использует радиоинтерфейс и функциональные возможности стандарта ETSI 102361-1/2/3, что в полной мере сохраняет для пользователей основные преимущества DMR, а именно:

обеспечивается высокое качество передачи речи по всей территории охвата радиосвязью, за счет цифрового кодека речи AMBE2+;
уменьшается потребность в частотном ресурсе: технология временного уплотнения TDMA 2:1 удваивает пропускную способность радиоканала и двукратно уменьшает занимаемый частотный ресурс, снижая затраты на базовое оборудование;
в радиостанциях реализуется передача голоса и данных: два тайм-слота на одном радиоканале могут использоваться отдельно для обмена голосом и данными;
емкость аккумуляторных батарей расходуется более и продлевается срок их работы: за счет передачи радиостанцией информации только в одном тайм-слоте экономится около 40 % ресурса заряженной аккумуляторной батареи.

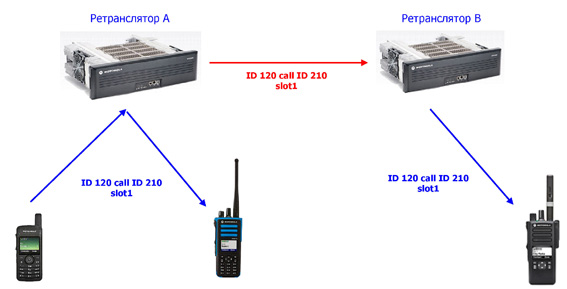

Основной отличительной особенностью радиосети IP Site Connect DMR является то, что любая активность абонентов в зоне действия одного ретранслятора, будет полностью повторена на всех других ретрансляторах включенных в сеть IP Site Connect. Например, если в зоне действия ретранслятора А (тайм-слот-1) радиостанция номер 120 будет вызывать радиостанцию номер 210, то идентичный радиотрафик будет повторяться в зоне действия ретранслятора В (тайм-слот-1).

Подобный прозрачный механизм дублирования радиотрафика по всем ретрансляторам позволяет радиостанциям свободно перемещаться в пределах радиосети IP Site Connect и при этом всегда оставаться на связи: независимо от местоположения радиостанция всегда сможет принять свой вызов, инициировать вызов нужного абонента, работать с передачей данных. Важно помнить, что добавление ретрансляторов в типовую сеть IP Site Connect не приводит к увеличению пропускной способности. Независимо от количества используемых ретрансляторов суммарная пропускная способность обычной сети IP Site Connect эквивалента одному ретранслятору.

Оборудование

Функциональные возможности

Абонентские радиостанции MOTOTRBO DMR, при работе через сеть IP Site Connect, предлагают пользователям следующие функциональные возможности:

групповой вызов;
позднее вхождение в группу;
индивидуальный вызов;
общий вызов всех абонентов (общесистемный вызов);
экстренный вызов;
сканирование каналов и разговорных групп, в т.ч. приоритетное сканирование;
передача идентификатора вызывающей радиостанции на вызываемую радиостанцию (PTT ID);
текстовое отображение имени вызывающей радиостанции (Aliasing);
дистанционное включение/отключение радиостанции;
дистанционное прослушивание радиостанции;
проверка нахождения радиостанции в зоне действия;
прерывание вызова (Interruption);
передача данных, коротких текстовых сообщений, телеметрии, навигационных данных.

Ограничение доступа к сети (RAS) позволяет администраторам радиосети управлять возможностью абонентов использовать базовую инфраструктуру (ретрансляторы) и тем самым блокировать работу неавторизованных абонентов, а также регулировать нагрузку на радиосеть. Использование радиосети может быть ограничено через специальный код доступа длиной до 24 знаков (буквы и цифры), который должен совпадать в ретрансляторах и абонентских станциях. Применение длинного смешанного кода полностью исключает работу сторонних радиостанций через радиосеть. Также на ретрансляторах возможно использовать механизма проверки диапазона разрешенных номеров абонентов (ID check), что дает возможность избирательно разрешать-запрещать работу группам абонентов через разные ретрансляторы. При желании администратор радиосети может использовать оба механизма ограничения доступа для гибкого регулирования нагрузки на сеть.

Выход в телефонную сеть при работе абонентов через радиосеть IP Site Connect реализуется с помощью внешних телефонных интерфейсов, подключаемых к ретрансляторам MTR3000 и/или DR3000. В качестве интерфейса сопряжения может использоваться модель Zetron 30 или любой другой подобный этому интерфейс. Для доступа в телефонную сеть на ретрансляторах могут быть назначены два тайм-слота, один тайм слот, или доступ может полностью отсутствовать, что позволяет администраторам сети более эффективно организовывать работу радиосети в зависимости от распределения абонентов и возможностей базовой инфраструктуры. Возможности IP Site Connect допускают размещать телефонные интерфейсы на каждой базовой станции радиосети, а доступ к ним регулировать через соответствующие программные настройки абонентского и базового оборудования.

Архитектура IPSC

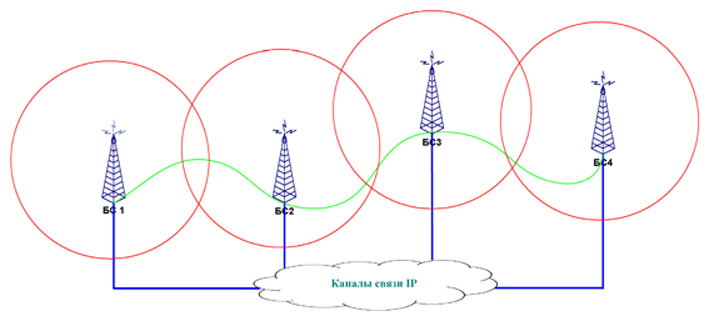

Соединение БС в радиосети IP Site Connect стандарта DMR посредством каналов IP делает архитектуру системы достаточно гибкой и хорошо адаптируемой под задачи пользователей. Базовым вариантом построения радиосети IP Site Connect является соединение ретрансляторов по цепочке, то есть линейно-протяженная схема связи.

Для организации беспрерывной радиосвязи при линейной архитектуре сети (т.е. когда зоны радиопокрытия от соседних ретрансляторов несколько накладываются) достаточно использовать две дуплексные пары радиочастот. В случае, когда зоны радиопокрытия ретрансляторов не перекрываются, радиосеть можно построить на одной паре радиочастот. При движении вдоль трассы связи выбор нужного канала может осуществляться пользователем в ручном режиме, или автоматически, благодаря встроенной в абонентские станции функции «роуминга». В силу того, что каналы связи IP позволяют организовать сеть связи любой топологии, IP Site Connect может использоваться в самых различных задачах, например для объединения сотрудников работающих в территориально разнесенных зданиях.

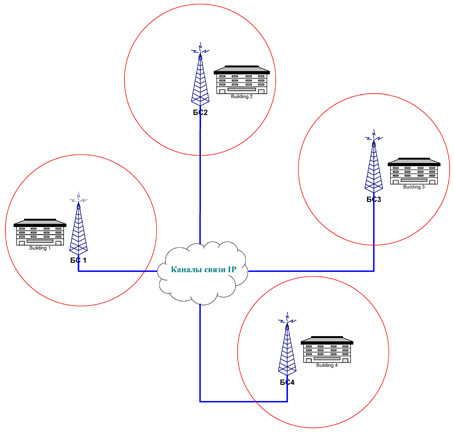

Территориальное расположение объектов, объединяемых в одну радиосеть, может быть не только в пределах города и/или региона. Во многом это зависит от свойств каналов связи IP и в случае надлежащего качества объекты могут быть на очень большом взаимном удалении, включая страны одного континента.

Частотная независимость является одним из важных свойств радиосети IP Site Connect. Между ретрансляторами передается только информация (голос, данные и служебная информация) которая не зависит от частотных номиналов. Это означает, что в радиосеть IP Site Connect для совместной работы могут включаться ретрансляторы разных диапазонов частот. Например, в случае территориально разнесенных объектов, когда на объектах используются разные номиналы частот, радиосеть IP Site Connect может быть собрана из ретрансляторов диапазонов 136-174 МГц, 403-470 МГц и 450-512 МГц. Данная радиосеть будет работать как единое целое без каких-либо ограничений в передаче голоса, данных и функциональности.

Максимальное количество ретрансляторов используемых в сети IP Site Connect может достигать 15, однако это количество может быть увеличено с помощью прикладного диспетчерского программного обеспечения

Smart-PTT

Smart-PTT позволяет интегрировать в одну глобальную систему связи практически любое количество подсистем IP Site Connect. Каждая из этих подсистем может включать от 1 до 15 ретрансляторов. Таким образом, суммарное количество ретрансляторов в глобальной системе ничем не ограничивается и может наращиваться по мере необходимости увеличения зоны радиопокрытия.

Динамическая маршрутизация вызовов, реализуемая с помощью Smart-PTT, позволяет снижать нагрузку на радиосеть и увеличивать доступность радиоканалов. В случае если вызываемая группа или абонент отсутствуют в пределах зоны действия БС (ретранслятора), то тайм-слоты данной БС не будут задействованы для обслуживания вызова – это освобождает ресурсы для работы других абонентов. Автоматический поиск радиоабонентов, работающий совместно с динамической маршрутизацией вызовов, полностью снимает с диспетчера необходимость какого-либо ручного поиска нужного корреспондента по всем радиоподсистемам, интегрированным с помощью Smart-PTT. Диспетчерское ПО будет самостоятельно искать вызываемого пользователя во всех радиосайтах и для связи активирует только один определенный радиоканал.

Доступ в телефонную сеть с использованием Smart-PTT организуется значительно более гибко и на современном техническом уровне, по сравнению с типовыми возможностями IP Site Connect. В случае Smart-PTT отсутствует необходимость устанавливать аналоговые телефонные интерфейсы на каждой БС и обеспечивать присутствие на БС аналоговых абонентских линии. При работе со Smart-PTT выход радиоабонентов в телефонную сеть, и обратные вызова, организуется централизованно по месту установки сервера Smart-PTT по линиям SIP телефонии.

Передача данных

В режиме IP Site Connect радиостанции MOTOTURBO предоставляют пользователям набор возможностей по передаче данных идентичный обычному конвенциональному режиму, а именно:

передача коротких текстовых сообщений произвольного содержания длиной до 140 символов с дисплейных радиостанций и фиксированного содержания с радиостанций без клавиатуры и дисплея;
передача команд телеметрии с радиостанцию на радиостанцию и/или на внешнее диспетчерское ПО с использованием цифровых шин входа/выхода на аксессуарном разъеме, а также программируемых кнопок на передней панели;
передача данных произвольного содержания через порты USB;
передача данных с использованием беспроводного подключения к радиостанциям по каналу Bluetooth (радиостанции серии DP4*01/DM4*01);
передача навигационных данных с носимых и мобильных радиостанций, оснащенных приемником GPS, для использования в системах контроля над местоположением подвижных объектов.

Защита радиопереговоров

Для защиты радиопереговоров от несанкционированного прослушивания абонентские радиостанции MOTOTURBO имеют встроенный маскиратор речи. Технология шифрования речи 8-bit и ключ максимальным значением до 256 позволяют защитить голосовой трафик от нежелательного контроля.

Применение

IP Site Connect для электросетей

Совместное использование IP Site Connect и прикладного программного обеспечения Smart PTT позволяет строить эффективные и надежные сети диспетчерского управления в распределительных электросетях, за счет:

стабильной и качественной связи с персоналом при выполнении плановых осмотров и текущих ремонтов: цифровые технологии, современное аппаратно-программное обеспечение предоставляют надежный канал обмена голосовой информацией, который не зависит от сетей общего пользования;
гарантированной координации действия персонала в аварийных ситуациях и сокращения времени устранения аварий: диспетчер точно определяет с какой мобильной бригадой он в данный момент работает, параллельные входящие вызова при этом не теряются, а местоположение бригад отображается на электронной карте местности;
быстрой мобилизации персонала независимо от местонахождения: механизм автоматического поиска абонентов позволяет всегда найти нужных корреспондентов по всей зоне охвата радиосетью;
нейтрализации возможного саботажа сотрудников через использование функций дистанционной проверки и прослушивания абонентов, а также интегрированного в радиостанции навигационного приемника, работающего независимо от пользователей радиостанций;
обеспечения более безопасной работы сотрудников с помощью передачи сигнала тревоги в случае возникновения нештатной ситуации путем отправки смс по командам телеметрических контактов и/или нажатия кнопки экстренного вызова;
создания требуемой конфигурации и зоны радиопокрытия радиосети по всей обслуживаемой территории;
стабильной работы критически важных компонентов базового и серверного оборудования через горячее резервирование.

Выводы

Радиосеть IP Site Connect является оптимальным предложением для пользователей с небольшим количеством абонентов, заинтересованных в стабильной и высококачественной радиосвязи на больших расстояниях и/или в условиях сильнейшего ослабления радиосигналов в плотной застройке. Современное оборудование стандарта DMR в сочетании с минимальными инвестициями на базовое оборудование обеспечивает быстрое и доступное строительство надежной системы цифровой подвижной связи.

Радиоабоненты, работающие через IP Site Connect, могут использовать все доступные функциональные возможности оборудования MOTOTRBO конвенционального режима по всей территории действия радиосети IP Site Connect. Существенное расширение возможностей и гибкости сети достигается при совместном использовании базового оборудования с прикладным программным обеспечением Smart PTT.

За счет интеграции неограниченного количества подсистем IP Site Connect в единую большую систему, пользователи могут строить сети связи любого масштаба с любым количеством ретрансляторов без какого-либо ущерба функциональности. Механизм автоматического поиска радиоабонентов Smart PTT позволит всегда найти необходимого корреспондента независимо от его фактического местоположения. Используемая при этом динамическая маршрутизация обеспечит минимальную нагрузку на систему в целом, высвобождая ресурсы радиоканалов для обслуживания других абонентов.
